Wyposażenie mebli kuchennych / BACHMANN - niemieckie systemy gniazd blatowych   [poprzednia] / [następna]

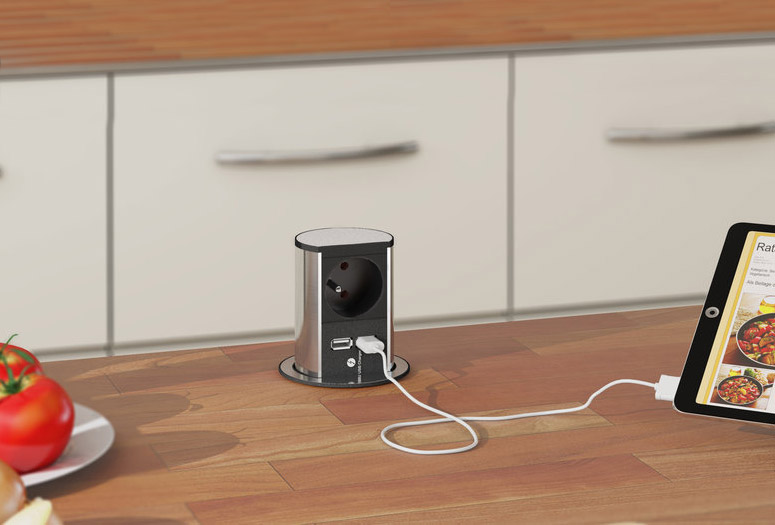

BACHMANN - Gniazdo ELEVATOR idealnie wpisuje się w każde środowisko pracy. Ze średnicą ø79mm nadaje się idealnie do integracji na niewielkiej powierzchni zasilania i transmisji danych. Naciśnięcie wieczka powoduje podnoszenie i opuszczenie windy. ELEVATOR jest dostępnych w dwóch wersjach: z dwoma gniazdami zasilającymi lub z jednym gniazdem zasilania i dwoma gniazdami sieciowymi.
Instalacja jest niezwykle prosta. Winda jest umieszczona w wycięciu o średnicy ø79mm i przymocowania do biurka lub stołu od dołu za pomocą pierścienia blokującego.


BACHMANN - gniazdo ELEVATOR
Zalety gniazda ELEVATOR:
* konstrukcja przygotowana do stołów konferencyjnych, biurek i blatów
* aluminium niklowane szczotkowane
* otwierany za pomocą naciśnięcia (automatyczny wysuw)
* szybki i łatwy montaż oraz modernizacja
* małe gabaryty (średnica 79mm)
* przystosowany do montażu w płytach o grubości 16-60mm
* klasyczny i sprawdzony design
* stopień ochrony IP20

Dostępne warianty ELEVATOR:
* dwumodułowy (średnica ø79mm x wysokość135mm)
* kolor: aluminium, aluminium niklowane szczotkowane

Możliwe warianty gniazd ELEVATOR:
* 928.003 - 1 gniazdo Schuko + 2 gniazda Euro (kabel zasilający 2m; aluminium niklowane szczotkowane)
* 928.007 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; aluminium niklowane szczotkowane)
* 928.020 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 2 gniazda do ładowania USB (kabel zasilający 2m; aluminium niklowane szczotkowane)

więcej szczegółów ...

  U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 928.008 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 1 gniazdo 2x RJ45 (kabel zasilający 0,5m; wtyczka GST18i3; kabel multimedialny 3m; aluminium)
* 928.009 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 1 gniazdo USB 3.0 + 1 gniazdo RJ45 (kabel zasilający 0,5m; wtyczka GST18i3; kabel multimedialny 3m; aluminium)

katalog ELEVATOR PL(pdf)               katalog ELEVATOR ENG (pdf)

instrukcja montażu (pdf)                     link do filmu z instrukcją montażu

Dedykowana otwornica PRO-FIT
BACHMANN - gniazdo ELEVATOR
<


BACHMANN - Obudowa ELEVATOR COVER to jest idealny dodatek do gniazda ELEVATOR. ELEVATOR COVER są to obudowy, w których montuje się gniazdo ELEVATOR. Obudowa zaprojektowana została tak, aby całkowicie zakryć osprzęt elektryczny. ELEVATOR może być używany jak zwykle jednym naciśnięciem kciuka i zapewnia do 3 gniazd zasilania na bardzo małej powierzchni. Po użyciu ELEVATOR zniknie z powrotem w obudowie ELEVATOR COVER. Dostępne są dwie wersje obudowy:
* Box to aluminiowa obudowa przeznaczona do montażu wewnątrz szafki (na zdjęciu po lewej)
* Upside Down to obudowa w profilu aluminiowym do montażu pod szafki kuchenne bezpośrednio do ściany (na zdjęciu po prawej)

Obie wersje umożliwiają zastosowanie wielu gniazd, które należy dodać do opcji instalacji. ELEVATOR COVER wysuwa się po naciśnięciu i zapewnia do trzech gniazd w bardzo małej przestrzeni. Po użyciu i odłączeniu przewodów, ELEVATOR COVER znika z powrotem wewnątrz obudowy.


BACHMANN - obudowa ELEVATOR COVER
Zalety ELEVATOR COVER:
* instalacja modułów zasilających (gniazdek) do listwy zasilającej ELEVATOR COVER
* montowany na ścianie lub w narożniku
* szybkie i łatwe w montażu
* nadaje się do modernizacji
* aluminium polerowane na wysoki połysk imitując wygląd "stali nierdzewnej"

Dostępne warianty obudowy ELEVATOR COVER:
* 928.901 - "upside down" obudowa do montażu pod szafką
* 928.902 - "box" obudowa do montażu w szafce

więcej szczegółów ...


  katalog ELEVATOR COVER ENG (pdf)

instrukcja montażu BOX (pdf)                 instrukcja montażu UPSIDE DOWN (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda ELEVATOR COVER należy dobrać odpowiednio:
(1) gniazdo ELEVATOR zawierające moduły zasilające i/lub moduły własne
(2) obudowę Box lub UpsideDown w zależności od wybranego sposobu montażu





BACHMANN - Gniazdo TWIST na biuro, do pokoju dziennego i do kuchni. Dzięki kompaktowej budowie i małej głębokości montażu łatwo zintegrować go z blatem biurka i blatem kuchennym. Kabel zasilający jest poprowadzony blisko obudowy, głębokość instalacji to tylko ok.40mm, więc urządzenie może być łatwo instalowane nad szufladami. Po użyciu, wystarczy obrócić pokrywę i gniazdka znikają pod nią.
TWIST jest laureatem Red Dot Product Design Award 2012.


BACHMANN - gniazdo TWIST
Zalety gniazda TWIST:
* do stołów konferencyjnych, biurek i blatów kuchennych
* kompaktowy wygląd
* niska głębokość instalacji (20-40mm)
* idelanie komponuje się do wnętrz nowoczesnych i klasycznych
* bardzo prosta obsługa
* stopień ochrony IP20

Parametry gniazda TWIST:
* średnica 105mm, głębokość 40mm

Możliwe warianty gniazd TWIST:
* 931.102 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; kolor: czarny)
* 931.202 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; kolor: biały)
* 931.002 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; kolor: stal szlifowana połysk)
* 931.016 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; kolor: aluminium)
* 931.006 - 1 gniazdo zasilające UTE + 1 gniazdo RJ45 + 1 gniazdo USB 3.0 (kabel zasilający 2m; kolor: aluminium)

U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 931.003 - 1 gniazdo zasilające UTE + 1 ramka podwójna na 2 keystony (kabel zasilający 0,2m; wtyczka GST18i3; kolor: aluminium)
* 931.103 - 1 gniazdo zasilające UTE + 1 ramka podwójna na 2 keystony (kabel zasilający 0,2m; wtyczka GST18i3; kolor: czarny)
* 931.203 - 1 gniazdo zasilające UTE + 1 ramka podwójna na 2 keystony (kabel zasilający 0,2m; wtyczka GST18i3; kolor: biały)

więcej szczegółów ...


  katalog TWIST PL(pdf)                 katalog TWIST ENG (pdf)

instrukcja montażu (pdf)                 link do filmu z instrukcją montażu


Dedykowana otwornica PRO-FIT


BACHMANN - Gniazdo TWIST2 Nowy TWIST2 można otworzyć automatycznie po naciśnięciu przycisku i dlatego jest jeszcze wygodniejszy w obsłudze. Później po skończeniu użytkowania, pokrywę można łatwo i bezpiecznie zamknąć ręcznie. Nowa powłoka zapobiegająca odciskom palców gwarantuje, że nie zostaną po sobie żadne ślady użytkownika ani odciski palców. Zdejmowana pokrywa sprawia, że czyszczenie jest równomierne i łatwie.
TWIST2 charakteryzuje się odświeżającym, innowacyjnym designem z wysokiej jakości powierzchnią. TWIST2 jest teraz dostępny również jako kwadrat w wersji z 22-watową ładowarką USB A/C do szybkiego ładowania.
Eleganckie i kompaktowe ulepszenie wzornictwa do kuchni, salonów i biura.


BACHMANN - gniazdo TWIST2
Zalety gniazda TWIST2:
* wygodny, automatyczny mechanizm otwierania ze zintegrowaną amortyzacją
* szybkie ładowanie podłączonego urządzenia dzięki 22 watom
* ładowarka sieciowa USB
* brak nieestetycznych odcisków palców dzięki wysokiej jakości powierzchni z powłoką zapobiegającą odciskom palców
* zdejmowana pokrywa w dwóch różnych wersjach konstrukcyjnych dla łatwego i wygodnego czyszczenia

Parametry gniazda TWIST2:
* Materiał: obudowa - metal / gniazdka - tworzywo sztuczne
* Głębokość montażu: 40mm
* Grubość blatu: min. 8 mm

Możliwe warianty gniazd TWIST2 round:
* 946.002 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: inox)
* 946.006 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: inox)
* 946.102 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: czarny mat)
* 946.106 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: czarny mat)
* 946.202 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: biały mat)
* 946.206 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: biały mat)

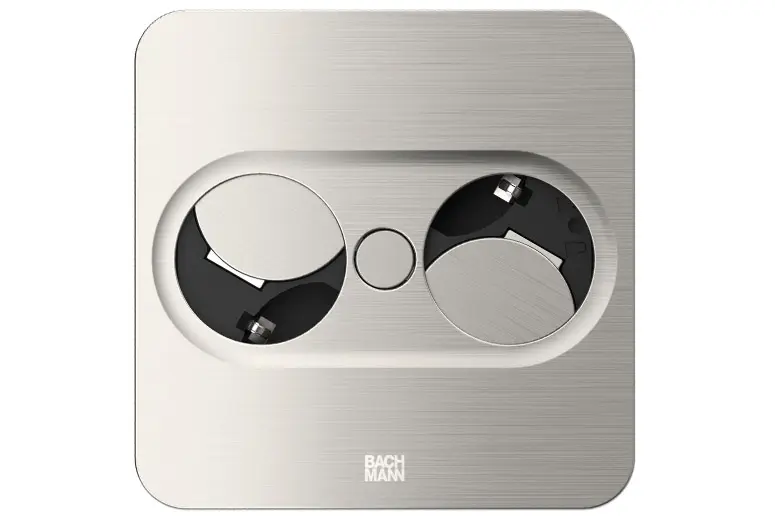

Możliwe warianty gniazd TWIST2 square:
* 946.003 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: inox)
* 946.007 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: inox)
* 946.103 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: czarny mat)
* 946.107 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: czarny mat)
* 946.203 - 2 gniazda zasilające (kabel 2m z tulejkami i wtyczką montażową; kolor: biały mat)
* 946.207 - 1 gniazdo zasilające + ładowarka USB (kabel 2m z tulejkami i wtyczką montażową; kolor: biały mat)

więcej szczegółów ...


  katalog TWIST 2 ENG (pdf)                 link do filmu z instrukcją montażu






BACHMANN - Gniazdo PIX to gniazdko na biurku, w kuchni, w łazience, jako element salonu, w ścianie lub innych elementach zabudowy, PIX zapewnia szeroki zakres połączeń konfigurowalnych. Stylowa gama PIX jest zbiorem wyrafinowanych połączeń, okrągłe gniazdko i złącze, które mogą być zastosowane na wiele różnych sposobów. Delikatny kształt i minimalistyczny wygląd, PIX spełnia wymagania projektowe, gdzie jest to potrzebne. Stosowane samodzielnie lub w połączeniu, dekoracyjne pierścienie są dostępne w różnych kolorach i mogą być zamieniane.


BACHMANN - gniazdo PIX
Zalety gniazda PIX:
* konstrukcja wykonana z tworzywa
* do blatów kuchennych, stołów konferencyjnych i biurek
* głębokość tylko 45 mm
* oszczęność miejsca również podczas użytkowania
* dostęp do zasilania od góry lub z przodu
* średnica ø68mm
* stopień ochrony IP20

Dostępne warianty PIX:
* 926.003 - 1 gniazdo zasilające UTE z bolcem (kabel zasilający 2m, 3 otoki w kolorach: biały, czarny, aluminium)
* 926.010 - 1 gniazdo własne (do zamocowania: ramka + keyston)
* 926.101 - zestaw otoków i osłonka w kolorze czarnym
* 926.102 - zestaw otoków i osłonka w kolorze białym

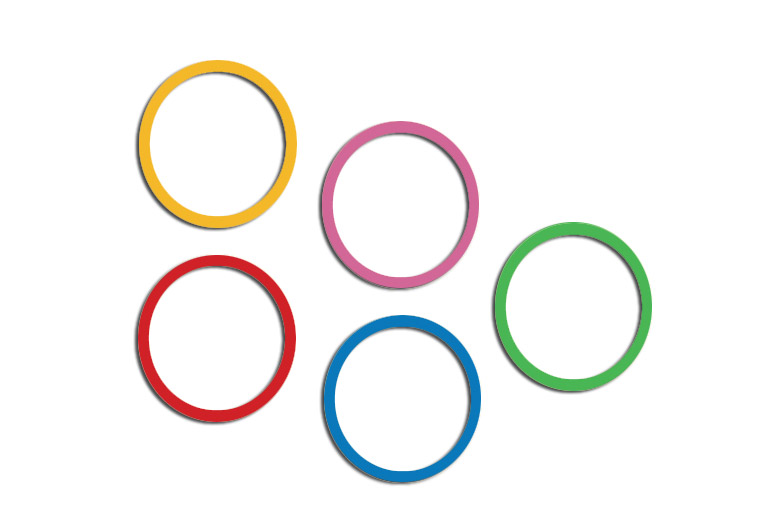

* 926.200 - zestaw otoków w 5 kolorach (RAL1028 żółty, RAL3020 czerwony, RAL6018 zielony, RAL5015 niebieski, RAL4003 fiolet)

więcej szczegółów ...


  katalog PIX ENG/DE (pdf)                 instrukcja montażu (pdf)

U W A G A: zestaw gniazda PIX można uzupełnić o osłonki w kolorach białym lub czarnym

Dedykowana otwornica PRO-FIT

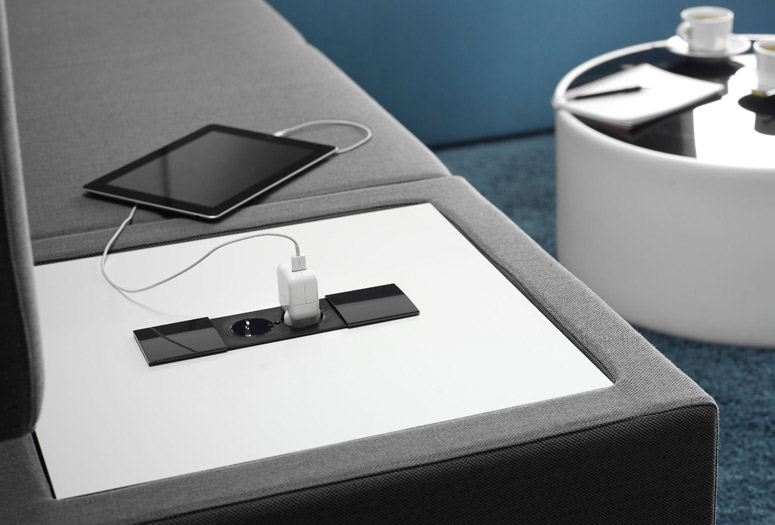

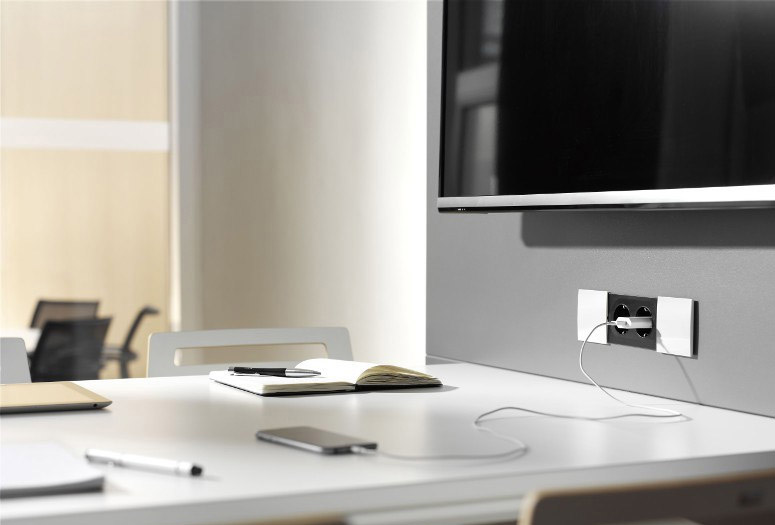

BACHMANN - Gniazdo DUE jest to idealna listwa zasilająca do kuchni, łazienki czy biura. Dzięki wymiennym pokrywom, może być kolorystycznie dopasowany do otoczenia lub tworzyć wyróżniające się akcenty. Przesuwne pokrywy pozwalają na rozsunięcie się w miarę potrzeby, do podłączenia 1 lub 2 urządzeń. DUE to gniazdo, które wygląda równie elegancko podczas użytkowania jak podczas zamknięcia. Niska głębokość zabudowy mniejszej niż 45 mm pozwala na jej kompaktowe zintegrowanie z blatem kuchennym czy też blatem biurka lub zainstalowanie nad szufladami. DUE jest również doskonały w formie i funkcji po zamontowaniu na ścianie.


BACHMANN - gniazdo DUE
Zalety gniazda DUE:
* konstrukcja wykonana z tworzywa
* do blatów kuchennych, stołów konferencyjnych i biurek
* głębokość tylko 45 mm
* oszczędność miejsca również podczas użytkowania
* dostęp do zasilania z dowolnego miejsca
* ochrona przed kurzem
* zintegrowany wylot wody
* wszechstronność
* szablon do nawiertów w blacie
* stopień ochrony IP20

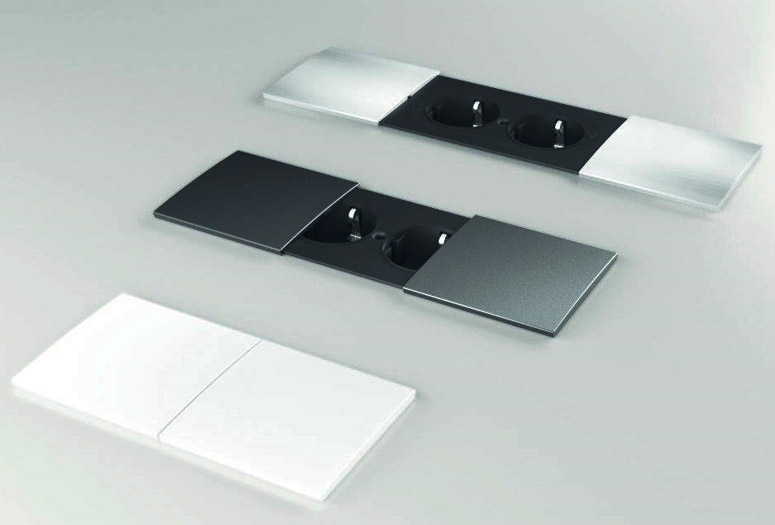

Dostępne warianty DUE:
* 929.002 - 2 gniazda zasilające UTE z bolcem (kabel zasilający 2m)
* 929.100 - przesuwna pokrywa z tworzywa (kolor: inox)
* 929.101 - przesuwna pokrywa z tworzywa (kolor: czarny)
* 929.102 - przesuwna pokrywa z tworzywa (kolor: biały)

więcej szczegółów ...


  katalog DUE ENG (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda DUE należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające
(2) ruchome obudowy (klapki) w zależności od wybranego koloru

BACHMANN - gniazdo DUE

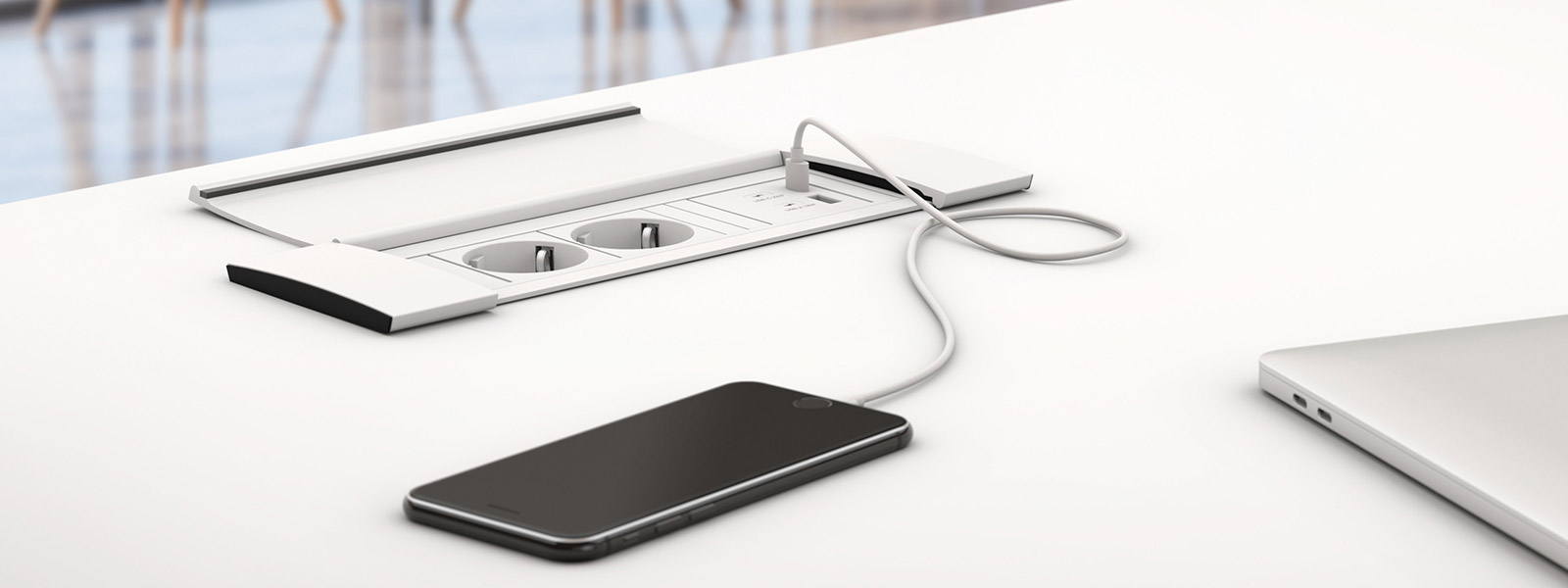

BACHMANN - Gniazdo POWER FRAME jest kompaktowym rozwiązaniem dla łatwego, zintegrowanego dostępu do zasilania i gniazd sieciowych dla stacji roboczych.
Łącząc kompaktowe wymiary oraz wysokiej jakości wzornictwo, POWER FRAME symbolizuje możliwości zastosowań wybiegające poza codzienną pracę biur. Rozwiązanie to może być skutecznie wykorzystywane w pokojach pokazowych, na stanowskiach targowych, na stołach demonstracyjnych - słowem wszędzie tam, gdzie szybkie i pewne połączenie z zasilaniem i siecią jest wymogiem każdego dnia.
Ponadto, wybrane listwy zasilające po prostu zatrzaskuje się w zabudownych ramkach od ich spodu, bez konieczności używania narzędzi.


BACHMANN - gniazdo POWER FRAME
Zalety gniazda POWER FRAME:
* kompaktowe wymiary
* łatwy montaż
* doskonałe wzornictwo
* wszechstronne zastosowania
* szybki montaż listew zasilających
* stopień ochrony IP20

Dostępne warianty POWER FRAME:
* listwa 3-modułowa
* listwa 4-modułowa
* listwa 6-modułowa

Możliwe warianty gniazd POWER FRAME:
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 317.102 - 3-modułowa: 3 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3)
* 317.103 - 3-modułowa: 2 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 1 gniazdo 2x RJ45
* 916.002 - 3-modułowa: 2 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 1 gniazdo własne
* 916.003 - 3-modułowa: 1 gniazdo zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 2 gniazda własne
* 916.047 - 4-modułowa: 2 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 2 gniazda własne
* 916.1110 - 6-modułowa: 4 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 2 gniazda własne
* 916.048 - 6-modułowa: 3 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 3 gniazda własne
* 916.023 - 6-modułowa: 2 gniazda zasilające UTE z bolcem (kabel 0,1m i wtyczka GST18i3) + 4 gniazda własne

więcej szczegółów ...


  Dostępne warianty ramek POWER FRAME [wymiary zewnętrzne ramki]:
* 317.000 - 3-modułowa srebrna [241 x 73x 42,9 mm]
* 317.001 - 3-modułowa stal szlifowana [241 x 73x 42,9 mm]
* 915.000 - 3-modułowa czarna [241 x 73x 42,9 mm]
* 915.001 - 3-modułowa biała [241 x 73x 42,9 mm]
* 317.006 - 4-modułowa srebrna [284 x 73x 42,9 mm]
* 915.004 - 4-modułowa czarna [284 x 73x 42,9 mm]
* 915.005 - 4-modułowa biała [284 x 73x 42,9 mm]
* 317.007 - 6-modułowa srebrna [396 x 73x 42,9 mm]
* 915.006 - 6-modułowa czarna [396 x 73x 42,9 mm]
* 915.003 - 6-modułowa biała [396 x 73x 42,9 mm]

Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog POWER FRAME PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda POWER FRAME należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) ramkę w zależności od wybranego koloru
(3) kabel zasilający z wtykiem GST18






BACHMANN - Listwa zasilająca naścienno-narożna Casia to uniwersalne listwy zasilające do montażu naściennego lub montażu narożnego, są skutecznym rozwiązaniem dla prostego zasilania w kuchni. Listwa może być zamontowana na załamaniu blatu, w narożniku lub na ścianie. Profil aluminiowy o wyglądzie stali nierdzewnej ma ponadczasowy design i dlatego jest odpowiedni do wszystkich kuchni.
Listwa zasilająca CASIA jest dostępna w różnych wariantach gniazdek oraz posiada możliwośc regulacji długości w zakresie 457-585mm.


BACHMANN - listwa zasilająca CASIA
Zalety listwy zasilającej CASIA:
* Montowany na ścianie lub w narożniku
* Regulacja długości w zakresie 458-580mm
* Szybkie i łatwe w montażu
* Nowoczesny design
* stopień ochrony IP20

Dostępne warianty listwy zasilającej CASIA:
* 923.010 - 4 gniazda UTE z bolcem uziemiającym, ustawione pod kątem 35° (kabel 2m, kolor: stal szlif) karta produktu
* 923.011 - 4 gniazda UTE z bolcem uziemiającym + przełącznik kołyskowy, ustawione pod kątem 35° (kabel 2m, kolor: stal szlif) karta produktu
* 923.012 - 4 gniazda UTE z bolcem uziemiającym + przełącznik kołyskowy + ładowanie 2xUSB, ustawione pod kątem 35° (kabel 2m, kolor: stal szlif) karta produktu


więcej szczegółów ...


  katalog CASIA ENG (pdf)



BACHMANN - Listwa zasilająca naścienno-narożna Casia 2 to listwa zasilająca do narożników i wnęk o smukłym, zaprojektowanym kształcie. Dostępne są różne wersje. Ukryte gniazdka, wydajna ładowarka USB A/C o mocy 22 W, wysokiej jakości metalowa powierzchnia i regulowana długość sprawiają, że listwa zasilająca jest idealnym pomocnikiem w kuchni.
Pierwsza wersja posiada element teleskopowy o regulowanej długości i nadaje się do montażu w różnych typach kuchni, zarówno z szafkami ściennymi, jak i bez. Urządzenie przesuwne sprawia, że obudowy gniazd nie są widoczne.
Druga wersja jest mała i kompaktowa: idealna do kuchni o ograniczonej przestrzeni lub tych, które nie posiadają szafek ściennych. Obie wersje można montować poziomo lub pionowo.


BACHMANN - listwa zasilająca CASIA
Zalety listwy zasilającej CASIA:
* Ukryte gniazda
* Opcjonalna ładowarka USB A/C o mocy 22 W
* Smukły, delikatny wygląd
* Regulacja za pomocą elementu teleskopowego

Dostępne warianty listwy zasilającej CASIA 2 SHORT (wymiary: 235 x 78 x 64 mm)
* 932.101 - 3 x 230V gniazda UTE z bolcem uziemiającym (kabel 2m, kolor: czarny)
* 932.103 - 2 x 230V gniazda UTE z bolcem uziemiającym + gniazdo USB (A + C) (kabel 2m, kolor: czarny)

Dostępne warianty listwy zasilającej CASIA 2 LONG (wymiary: 475 x 78 x 64 mm)
* 932.105 - 4 x 230V gniazda UTE z bolcem uziemiającym (kabel 2m, kolor: czarny)
* 937.103 - 3 x 230V gniazda UTE z bolcem uziemiającym + gniazdo USB (A + C) (kabel 2m, kolor: czarny)

więcej szczegółów ...


  katalog CASIA ENG (pdf)                 instrukcja montażu (pdf)

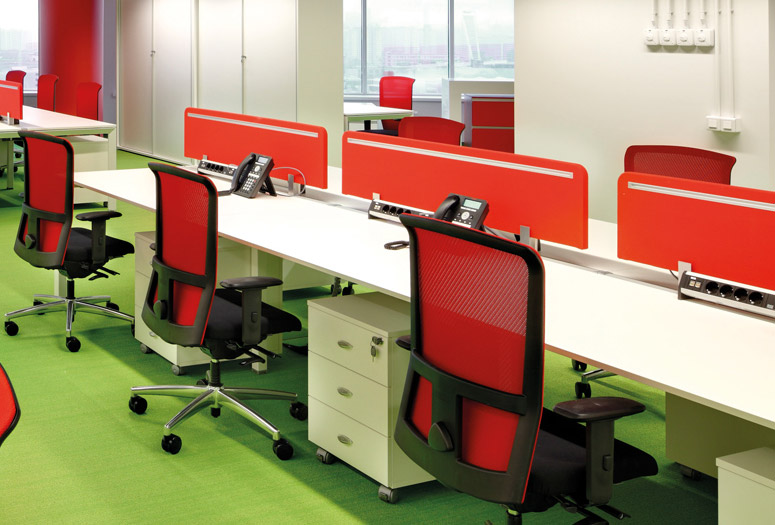

BACHMANN - Listwa zasilająca DESK 1 jest idealnym rozwiązaniem do zarządzania sygnałem sieciowym, mediów i zasilania wszędzie tam, gdzie wymagana jest elastyczność w związku z rozmieszczaniem stacji roboczych. Modułowa koncepcja systemu DESK oznacza, iż może on być dostarczony na miejsce inwestycji już dokładnie skonfigurowany, ze wszystkimi potrzebnymi dla danego miejsca roboczego gniazdami komunikacyjnymi. DESK może być na przykład dostarczony z płaskim gniazdem zasilającym Wieland typ GST18, lub z przewodami połączonymi na stałe. To samo dotyczy łączy sieciowych, które są dostarczane w standardzie z adapterami lub na zamówienie z gotowym połączeniem. Z systemem DESK wszechstronność dotyczy też umiejscowienia naszego modułu. Można go przykręcić do blatu śrubami, lub specjalnie zaprojektowanymi uchwytami, a także pozostawić wersję wolnostojącą. Po prostu rozwiązanie szyte na miarę dla każdej aplikacji oraz każdego stylu.


BACHMANN - Listwa zasilająca DESK 1
Zalety listwy zasilającej DESK 1:
* Elastyczność użycia niezależnie od umiejscowienia
* Dostarczane z gniazdem Wieland lub z okablowaniem połączonym na stałe
* Montaż na blacie lub wolnostojący
* Indywidualnie wyposażane moduły
* stopień ochrony IP20

Możliwe warianty gniazd DESK 1:
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 902.004 - 3 gniazda UTE z bolcem uziemiającym + 1 gniazdo własne (długość 322,5mm)
* 902.005 - 3 gniazda UTE z bolcem uziemiającym + 2 gniazda własne (długość 365mm)
* 930.120 - standardowy uchwyt montażowy (blaty o grubości do 50mm)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog DESK 1 PL (pdf)

U W A G A: aby stworzyć kompletny zestaw należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) akcesoria do zamontowania - uchwyty
(3) kabel zasilający z wtykiem GST18

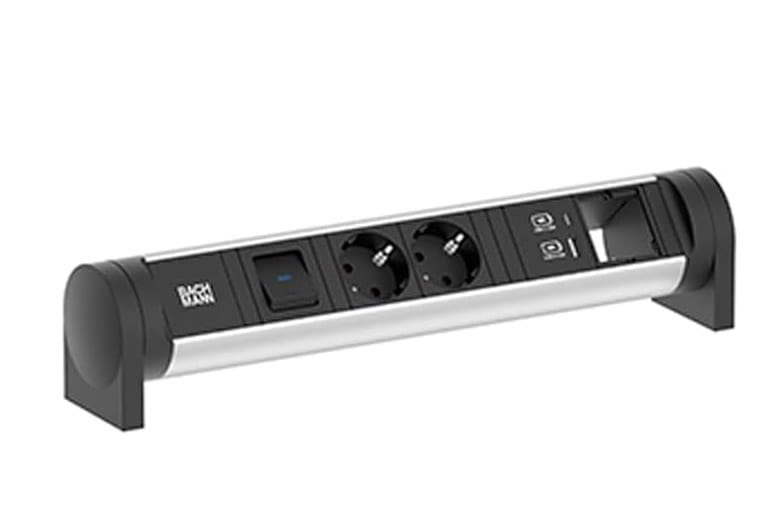

BACHMANN - Listwa zasilająca DESK 2 jest to listwa, która może być wyposażona w różne moduły komunikacyjne. Została zaprojektowana do elastycznego wykorzystania w biurze, salach konferencyjnych czy biurach domowych. Listwa wykonana jest z aluminium i jest dostępna w różnych kolorach. Gniazda są przykręcane do standardowych okien modułowych i można je łatwo zmieniać. DESK 2 jest mocowany do pulpitu za pomocą aluminiowych uchwytów mocujących, kable są poprowadzone z tyłu ekranu. DESK 2 zdobył nagrodę Red Dot Design Award 2011, IF Product Design Award 2012 i był nominowany do German Design Award 2012. Projekt jest prosty, ale użyte materiały są wysokiej jakości i trwałości.


BACHMANN - Listwa zasilająca DESK 2
Zalety gniazda DESK 2:
* rozwiązanie projektowe dla nowoczesnych stacji roboczych
* regulowane przez użytkownika o 45°
* ukryte okablowanie przy krawędzi biurka lub stołu
* niestandardowe wersje przystosowane do późniejszych wymagań
* stopień ochrony IP20

Dostępne warianty DESK 2:
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 902.204 - 3 gniazda zasilające + 1 gniazdo własne (długość: 239mm; kolor: biały)
* 902.404 - 3 gniazda zasilające + 1 gniazdo własne (długość: 239mm; kolor: efekt stali nierdzewnej)
* 902.232 - 2 gniazda zasilające + 1 gniazdo własne + 1 gniazdo 2xUSB (5,2V/2,15A)(długość: 239mm; kolor: biały)
* 902.432 - 2 gniazda zasilające + 1 gniazdo własne + 1 gniazdo 2xUSB (5,2V/2,15A)(długość: 239mm; kolor: efekt stali nierdzewnej)
* 902.603 - 2 gniazda zasilające + 1 gniazdo własne + 1 gniazdo 2xUSB (5,2V/2,15A)(długość: 239mm; kolor: czarny)
* 902.706 - 1 gniazdo zasilające + 1 gniazdo 2xUSB (5,2V/2,15A)(długość: 155mm; kolor: czarny)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog DESK 2 PL (pdf)                 instrukcja montażu (pdf)


BACHMANN - gniazdo UNIVERSAL


BACHMANN - Listwa zasilająca UNIVERSAL zapewnia łatwy dostęp do zasilania, mediów i danych na stole czy biurku. Zapewnia to dzięki minimalnej głębokości instalacji tuż po powierzchnią blatu stołu czy biurka. Pozwala na montaż nawet w pobliżu krawędzi blatu. Różne standardowe wykończenia powierzchni zapewniają niezbędną swobodę projektowania. Konfigurację zasialani i połączeń danych można dowolnie montować w skrzynce zaciskowej UNIVERSAL. Ponadto za każdym razem istnieje możliwość wymiany odpowiedniego modułu w listwie zasilającej UNIVERSAL, szybko i bez użycia narzędzi. Zintegrowana funkcjonalność i elastyczność nie tylko na dziś - ale także dla wszystkich przyszłych projektów. Listwa UNIVERSAL może być montowana samodzielnie jak i w obudowie typu CONI COVER.


BACHMANN - Listwa zasilająca UNIVERSAL
Zalety listwy UNIVERSAL:
* Komplenty zestaw z gniazdami zasilania, sieciowymi oraz mediów na biurka i stoły konferencyjne
* Zainstalowany przewód zasilający o dł. 3 m
* Doskonała elastyczność rozwiązań dzięki możliwości wykorzystania serii modułów użytkownika
* Możliwa instalacja w różnym ułożeniu i pod różnym kątem dzięki metalowym uchwytom mocującym
* Doskonale pasuje do stołowych kanałów instalacyjnych

Dostępne warianty UNIVERSAL:
Poniższe modele zawierają: przewód zasilający 3.0 m H05VV-F3G 1.5mm2 wraz z wtyczką kątową z uziemieniem, w zestawie uchwyty mocujące

* 922.0231 - 3 gniazda UTE z bolcem uziemiającym czarne, pod kątem 35° + 1 gniazdo własne, długość: 297mm
* 922.083 - 5 gniazd UTE z bolcem uziemiającym czarne, pod kątem 35° + 2 gniazda własne, długość: 406mm
* 922.082 - 4 gniazda UTE z bolcem uziemiającym czarne, pod kątem 35° + 3 gniazda własne, długość: 406mm

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog UNIVERSAL PL (pdf)






BACHMANN - Gniazdo KAPSA jest klasycznym, minimalistycznym przykładem projektu wykorzystującym oszczędność miejsca dla listwy zasilającej - przeznaczonej do kuchni, biura i innych zastosowań. Przesuwana i zdejmowana pokrywka zapewnia ochronę przed wpływem czynników zewnętrznych i jest w kilku wariantach. Trzymodułowa, standaryzowana listwa zapewnia elastycznośc doboru gniazd i łatwość montażu. Instalacja od góry zapewnia łatwą modernizację. Niewielka głębokość zabudowy około 45 mm, i solidna konstrukcja klapki KAPSA udowadnia im mniej tym lepiej.


BACHMANN - gniazdo KAPSA
Parametry podstawowe gniazda KAPSA:
* 3 x uziemione gniazdo UTE z ochroną dla dzieci
* kabel 2m
* długość: około 204 mm
* profil aluminium anodowane
* łatwe wymienne pokrywy dostępne w kilku wersjach
* trzymodułowy
* klapka z aluminium wysokiej jakości dotyku
* niska głębokość zabudowy (45 mm)
* prosty montaż i modyfikacja od góry
* stopień ochrony IP20

Możliwe warianty gniazd KAPSA:
* 927.402 - 1 gniazdo zasilające UTE z bolcem (kabel 2m; długość 68mm)
* 927.204 - 1 gniazdo zasilające UTE z bolcem + 1 gniazdo 2xUSB (5,2V/2,15A) (kabel 2m; długość 151mm)
* 927.003 - 3 gniazda zasilające UTE z bolcem (kabel 2m; długość 204mm)
* 927.004 - 2 gniazda zasilające + 1 gniazdo 2xUSB (5,2V/2,15A)(kabel 2m; długość 204mm)
* 927.005 - 2 gniazda zasilające + 1 gniazdo własne (kabel 2m; długość 204mm)

* 927.500 - aluminiowa klapka (1 modułowa), kolor: stal szlif (inox)
* 927.300 - aluminiowa klapka (2 modułowa), kolor: stal szlif (inox)
* 927.301 - aluminiowa klapka (2 modułowa), kolor: czarny (RAL9005)
* 927.302 - aluminiowa klapka (2 modułowa), kolor: biały (RAL9010)
* 927.100 - aluminiowa klapka (3 modułowa), kolor: stal szlif (inox)
* 927.101 - aluminiowa klapka (3 modułowa), kolor: czarny (RAL9005)
* 927.102 - aluminiowa klapka (3 modułowa), kolor: biały (RAL9010)
* 927.103 - aluminiowa klapka (3 modułowa), kolor: aluminium

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog KAPSE ENG (pdf)

instrukcja montażu gniazda (pdf)                 instrukcja montażu klapki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda POWER FRAME należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) klapkę w zależności od wybranego koloru



BACHMANN - sama obudowa z klapką POWER FRAME COVER kompaktowy POWER FRAME przekształcił się w POWER FRAME COVER. Elegancka i atrakcyjna pokrywa aluminiowa zaprojektowana została specjalnie do sal konferencyjnych oraz biur.
POWER FRAME COVER to silny element wystroju biura, który jednoczesnie chroni źródła dostarczające zasilanie i przesył danych przed brudem i kurzem.


BACHMANN - Obudowa POWER FRAME COVER
Zalety obudowy POWER FRAME COVER:
* konstrukcja wykonana z aluminium anodowanego
* do stołów konferencyjnych i biurek
* dostęp do zasilania i danych z dowolnego miejsca
* ochrona przed kurzem
* wszechstronność

Dostępne warianty obudowy POWER FRAME COVER:
* 915.500 - 3-modułowa obudowa kolor: aluminium (wymiary 255x87x8mm)
* 915.501 - 3-modułowa obudowa kolor: stal nierdzewna (inox) (wymiary 255x87x8mm)
* 915.503 - 3-modułowa obudowa kolor: biały RAL 9010 (wymiary 255x87x8mm)
* 915.033 - 3-modułowa obudowa kolor: czarny RAL 9005 (wymiary 255x87x8mm)
* 915.502 - 4-modułowa obudowa kolor: aluminium (wymiary 298x87x8mm)
* 915.504 - 6-modułowa obudowa kolor: aluminium (wymiary 382x87x8mm)

więcej szczegółów ...


  katalog POWER FRAME COVER PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda POWER FRAME COVER należy dobrać odpowiednio:
(1) listwę POWER FRAME (sekcja gniazda wpuszczane) zawierającą moduły zasilające i/lub moduły własne
(2) ramkę z KLAPKĄ w zależności od wybranej długości
(3) kabel zasilający z wtykiem GST18

BACHMANN - gniazdo POWER FRAME COVER




BACHMANN - Gniazdo uchylne CONI zapewnia elastyczność. Na przykład w salach konferencyjnych i szkoleniowych. CONI ułatwia dostęp do zasilania, mediów i sieci wprost na biurku lub stole. Minimalna głębokość montażu zapewnia swobodę dla nóg. Ponadto szeroki zakres możliwości wykończenia powierzchni daje pełną swobodę w projektowaniu wystroju wnętrza.
Gdy nie jest używany, moduł CONI zlicowany jest z blatem stołu, czy biurka. Gdy tylko potrzebny jest dostęp do zasilania sieci, czy innych mediów po prostu wystarczy otworzyć pokrywę, by uzyskać dostęp do wymaganych gniazd. Zintegrowana osłona szczotkowa zabezpiecza przewody przez poplątaniem.
Konfiguracja połączeń i gniazd jest również bardzo elastyczna. Listwy zasilające mogą być wymieniane w każdym czasie, bez konieczności używania narzędzi. Zintegrowana funkcjonalność i elastyczność - nie tylko na dziś, ale również w przyszłości.


BACHMANN - Gniazdo uchylne CONI
Zalety gniazda uchylnego CONI:
* zlicowanie z blatem biurka
* minimalna głębokość zabudowy/montażu
* zintegrowana osłona szczotkowa
* swobodna i elastyczna konfiguracja
* wyposażone listwy mogą być zamieniane
* stopień ochrony IP20

Dostępne warianty systemu CONI:
* długość: 3 gniazda, 6 gniazd
* kolor: srebrny, antracyt, satyna, czarny, stal szlifowana

Możliwe warianty gniazd w systemie CONI krótki (długość: ok. 217mm):
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 912.009 - 1 gniazdo UTE z bolcem uziemiającym + 2 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.010 - 2 gniazda UTE z bolcem uziemiającym + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)
* 333.0500 - 3 gniazda UTE z bolcem uziemiającym (kabel 0,1m, wtyczka GST18i3)
* 912.0171 - 1 gniazdo UTE z bolcem uziemiającym + 1 gniazdo 2xUSB + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)

Możliwe warianty gniazd w systemie CONI długi (długość: ok. 356mm):
U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 912.011 - 2 gniazda UTE z bolcem uziemiającym + 4 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.012 - 3 gniazda UTE z bolcem uziemiającym + 3 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.013 - 4 gniazda UTE z bolcem uziemiającym + 2 gniazda własne (kabel 0,1m, wtyczka GST18i3)
* 912.014 - 5 gniazd UTE z bolcem uziemiającym + 1 gniazdo własne (kabel 0,1m, wtyczka GST18i3)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

Dostępne wbudowane ramy krótkie CONI (wymiary zewn.: 248x151mm):
* 338.0203 - Srebrno-szara podobna do RAL9006
* 338.0204 - Antracyt

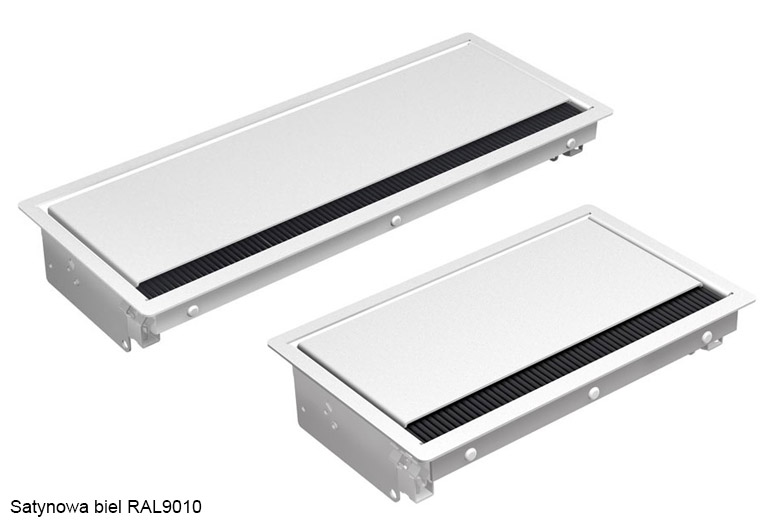

* 911.000 - Satynowa biel RAL9010
* 911.002 - Czarny RAL9005
* 911.004 - Szlifowana stal

Dostępne wbudowane ramy długie CONI (wymiary zewn.: 387x151mm):
* 338.0205 - Srebrno-szara podobna do RAL9006
* 338.0206 - Antracyt
* 911.001 - Satynowa biel RAL9010
* 911.003 - Czarny RAL9005
* 911.005 - Szlifowana stal

katalog CONI PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego CONI należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) ramkę uchylną w zależności od wybranego modelu, jej długość i kolor
(3) kabel zasilający z wtykiem GST18 (zdjęcie z lewej)


3 gniazda zasilające


2 gniazda zasilające
1 gniazdo własne

1 gniazdo zasilające
2 gniazda własne

5 gniazd zasilających
1 gniazdo własne

4 gniazda zasilające
2 gniazda własne

3 gniazda zasilające
3 gniazda własne


BACHMANN - obudowa do gniazda uchylnego CONI DUO umożliwia swobodny dostęp do gniazd osobom siedzącym po przeciwnych stronach stołu. Bogaty wybór konfiguracji umożliwia dopasowanie mediaportów do indywidualnego zapotrzebowania. BACHMANN gniazdo uchylne CONI DUO montowane są najczęściej w biurach i salach konferencyjnych. Minimalna głębokość montażu zapewnia swobodę dla nóg. Ponadto szeroki zakres możliwości wykończenia powierzchni daje pełną swobodę w projektowaniu wystroju wnętrza.
Gdy nie jest używany, moduł CONI zlicowany jest z blatem stołu, czy biurka. Gdy tylko potrzebny jest dostęp do zasilania sieci, czy innych mediów po prostu wystarczy otworzyć pokrywę, by uzyskać dostęp do wymaganych gniazd. Zintegrowana osłona szczotkowa zabezpiecza przewody przez poplątaniem.
Konfiguracja połączeń i gniazd jest również bardzo elastyczna. Listwy zasilające mogą być wymieniane w każdym czasie, bez konieczności używania narzędzi. Zintegrowana funkcjonalność i elastyczność - nie tylko na dziś, ale również w przyszłości.


BACHMANN - Gniazdo uchylne CONI DUO
Zalety gniazda uchylnego CONI DUO:
* dostęp do zasilania z dwóch stron biurka
* zlicowanie z blatem biurka
* minimalna głębokość zabudowy/montażu
* zintegrowana osłona szczotkowa
* swobodna i elastyczna konfiguracja
* wyposażone listwy mogą być zamieniane
* stopień ochrony IP20

Dostępne warianty systemu CONI DUO:
* ramka do zabudowy krótka 6 modułów (2 listwy po 3 gniazda): 505 x 151 mm
* ramka do zabudowy długa 12 modułów (2 listwy po 6 gniazd): 782 x 151 mm
* kolor: srebrny RAL9006, biały RAL9010

Dostępne ramy CONI DUO:
* 911.026 - rama krótka srebrna (dla 6 modułów)
* 911.028 - rama krótka biała (dla 6 modułów)
* 911.025 - rama długa srebrna (dla 12 modułów)
* 911.029 - rama długa biała (dla 12 modułów)

więcej szczegółów ...


  katalog CONI PL (pdf)                 instrukcja montażu (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego CONI DUO należy dobrać odpowiednio:
(1) dwie listwy CONI zawierające moduły zasilające i/lub moduły własne
(2) ramkę uchylną w zależności od wybranego modelu, jej długość i kolor
(3) kabel zasilający z wtykiem GST18





BACHMANN - gniazdo uchylne CONEO uchylny zestaw 4-modułowy - łatwe i szybkie rozwiązanie do eleganckiego łączenia zasilania i transmisji danych w meblach. Dzięki serii Coneo gwarantujemy dużą elastyczność dzięki zastosowaniu niestandardowych modułów i bezpiecznemu odstępowi między nogami a spodem kasety dzięki minimalnej głębokości instalacji, nawet dla montażu przy krawędzi blatu. Szybki i łatwy montaż można wykonać bez problemu dzięki dwustronnej specjalnej taśmie samoprzylepnej. Kable można również doskonale stosować w stanie zamkniętym. Skorzystaj ze znanej modularności Bachmann i połącz moc z naszym wyborem niestandardowych modułów Bachmann - dla elastyczności i zdolności adaptacyjnych.


BACHMANN - gniazdo uchylne CONEO
Parametry gniazda uchylnego CONEO:
* Wykończenie: szary metalik (sproszowany, podobny do RAL 9006)
* Wymiary (szer x wys x gł): 256 x 169 x 58 mm
* Ochronne gniazdko konturowe obrócone o 35°
* gniazda zasilające, gniazdo ładowarki USB i moduły niestandardowe
* kabel 0,2 m i wtyczka GST18
* Głębokość montażu ramy: 56 mm
* Materiał: rama montażowa - płyta stalowa; listwa zasilająca - tworzywo sztuczne, aluminium

U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
Dostępne warianty systemu CONEO:
* 900.401 - 3 gniazda UTE + 1 gniazdo własne (kabel 0,2m zakończony wtyczką GST18)
* 900.403 - 2 gniazda UTE + 2 gniazda własne (kabel 0,2m zakończony wtyczką GST18)
* 900.407 - 2 gniazda UTE + 1 gniazdo podwójne USB + 1 gniazdo własne (kabel 0,2m zakończony wtyczką GST18)

więcej szczegółów ...


  Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog CONEO DE (pdf)                 instrukcja montażu (pdf)




BACHMANN - gniazdo uchylne VENID wizualna harmonia w nowoczesnej sali konferencyjnej. VENID to połączenie blatu i obudowy, które oferuje zarówno wyjątkową konstrukcję jak i wysoką funkcjonalność. Oryginalny materiał blatu po wycięciu otworu montażowego może być szybko i łatwo zamontowany w ramie montażowej (obudowie) gniazda VENID tworząc harmonijną całość. Idealnie zintegrowany z powierzchnią, VENID nie tylko wygląda elegancko, ale oferuje również praktyczne rozwiązanie, jak niezbędne kable mogą być wygodnie przechowywane w biurku. Pokrywa, która może zostać podniesiona, jest łatwa w obsłudze i pozostawia miejsce do podłączenia kabli do listwy umocowanej wewnątrz gniazda VENID. Po odłączeniu kabli, pokrywa zostaje opuszczona tworząc jednolita powierzchnie z blatem biurka. Listwy zasilające VENID posiadają miejsce na moduły własne i mogą być wyposażone indywidualnie. Rama montażowa i obudowa są dostępne oddzielnie.


BACHMANN - gniazdo uchylne VENID
Zalety gniazda uchylnego VENID:
* harmonijny wygląd powierzchni blatu biurka, stołu
* dostęp do zasilania z dwóch stron biurka
* swobodna i elastyczna konfiguracja
* stopień ochrony IP20

Dostępne elementy systemu VENID:
* 935.000 - pokrywa (ramka) do zamontowania elementu blatu (351x180mm; czarne anodowane aluminium)
* 935.100 - obudowa na 2 listwy zasilające (336x163x118,5mm; czarna stal)

U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 936.008 - 2 gniazda UTE z bolcem uziemiającym + 2 gniazda własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)
* 936.002 - 2 gniazda UTE z bolcem uziemiającym + 1 gniazdo 2xUSB (5,2V/2,15A) + 1 gniazdo własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)
* 936.004 - 1 gniazde UTE z bolcem uziemiającym + 1 gniazdo 2xUSB (5,2V/2,15A) + 2 gniazda własne (długość 229mm; kabel 0,2m, wtyczka GST18i3)

więcej szczegółów ...


  katalog VENID PL (pdf)                 instrukcja montażu pokrywy (pdf)

instrukcja montażu obudowy (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda uchylnego VENID należy dobrać odpowiednio:
(1) jedną lub dwie listwy VENID zawierające moduły zasilające i/lub moduły własne
(2) pokrywę (ramkę) uchylną do zamontowania elementu blatu
(3) opcjonalnie obudowa na listwy zasilające
(4) kabel zasilający z wtykiem GST18





BACHMANN - obudowa uchylna CONFERENCE Idealny w przypadku sal konferencyjnych i szkoleniowych, a także stacjonarnych miejsc roboczych o podwyższonym standardzie, system CONFERENCE jest prawdziwie subtelnym rozwiązaniem dostępu do zasilania i sieci. Gdy nie jest używany, moduł CONFERENCE schowany jest w blacie stołu lub biurka. Jeśli tylko potrzebny jest dostęp do zasilania i gniazda sieciowego, wystarczy po prostu nacisnąć pokrywę modułu, by zwolnić magnetyczny zaczep i otworzyć dostęp do gniazd.
Nawet używając laptopa, projektora, czy mikrofonu użytkownik może zamknąć pokrywę po podłączeniu wszystkich urządzeń. Przewody przechowywane są w wąskim schowku, nic się nie plącze, a elegancki wygląd biurka, czy stołu pozostaje nienaruszony.
Ramki do zabudowy modułu CONFERENCE, dostępne są zarówno do modernizacji blatów, w komplecie z ramką, lub wpuszczane w płytę stołu. W przypadku montażu modułu wpuszczanego w blat stołu, pokrywa zamykająca zlicowana jest z powierzchnią biurka. Możemy dostarczyć każdy kolor pokrywy, nawet gotowy pod fornir. Moduł CONFERENCE spełnia wszelkie wymagania w zakresie elegancji wzornictwa oraz elastyczności konfiguracji.
Połączenia sieciowe w module CONFERENCE mogą być konfigurowane zgodnie z wymogami użytkownika. Moduły listwy zasilającej mogą być wymieniane szybko, bez potrzeby użycia narzędzi. Maksymalna funkcjonalność oraz doskonałe wzornictwo mogą być wobec tego zaadoptowane do rozwoju technologii komunikacji na wiele lat.

Zabudowa od spodu blatu Moduł CONFERENCE do montażu od spodu stołu (bezramkowy) dopasowuje się od spodu blatu. W takim przypadku widoczna jest wyłącznie ruchoma klapka. Schematy w opakowaniu pokazują detale wycinania otworów w powierzchni blatu. Wymiary wycięć są dostępne w materiałach lub poprzez e-mail. Dopasowany do koloru blatu fornir może być również przyklejony do pokrywy ruchomej klapki (usługa nie jest dostępna u producenta, ani dystrybutora).

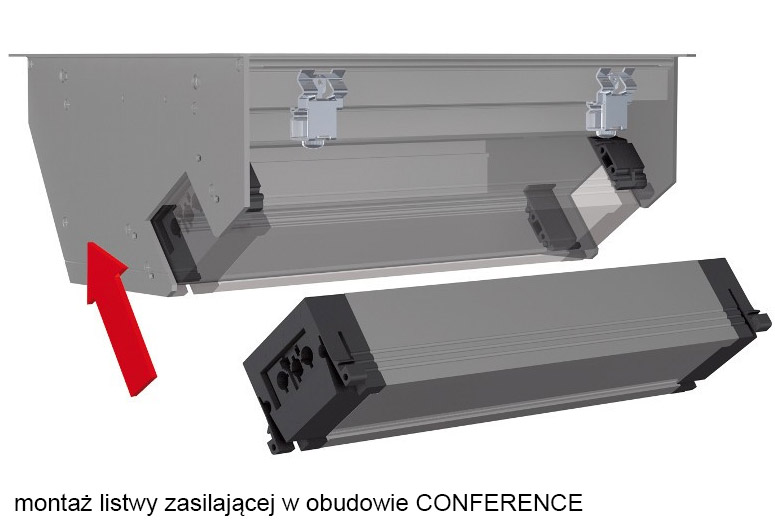

Listwy zasilające wsuwa się po prostu na miejsce Listwa zasilająca nie jest dołączona do ramki i musi być zamawiana oddzielnie. Następnie wystarczy ją po prostu wcisnąć w szyny ramki (bez użycia narzędzi). Ponieważ listwa zasilająca może być wymieniona w każdym momencie, użytkownik dostaje gwarancję długoletniej elastyczności oraz może być pewny, że zakup tego produktu będzie dopasowany do jego potrzeb również w przyszłości.


BACHMANN - obudowa uchylna CONFERENCE
Parametry podstawowe obudowy CONFERENCE:
* Zintegrowanie z blatem biurka lub stołu
* Otwieranie poprzez naciśnięcie palcem
* Klapa może być zamknięta nawet jeśli podłączone są urządzenia
* Do modernizacji i montażu pod blatem
* Pokrywa zlicowana z blatem
* Dopasowane do montażu z fornirem
* Łatwa konfiguracja
* Kompletne zestawy z gniazdami mogą być szybko podmieniane

CONFERENCE z ramką
* Boki zaokrąglone, mogą być montowane na blatach, biurkach itp.
* Mechanizm szybkiej wymiany elementów kieszeni
* Zaciski do kieszeni listwy oraz instrukcja montażu wraz z szablonem do wycinania

CONFERENCE ramka do zabudowy krótka (wym. zewn. 285x183mm / głęb. zabudowy: 110mm)
* 338.0201 - Kamień, metalik
* 338.0219 - RAL9006, Srebrno-szara
* 338.0210 - Efekt chromowany

CONFERENCE ramka do zabudowy długa (wym. zewn. 467x183mm / głęb. zabudowy: 110mm)
* 338.0200 - Kamień, metalik
* 338.0221 - RAL9006, Srebrno-szara
* 338.0212 - Efekt chromowany

CONFERENCE bez ramki
* 338.0231 do zabudowy pod blatem, krótka (wymiary zewnętrzne = widoczna powierzchnia: 261,5x119mm / Głębokość zabudowy: 107 mm) RAL9006, srebrno-szary
* 338.0230 do zabudowy pod blatem, długa (wymiary zewnętrzne = widoczna powierzchnia: 442,5x119mm / Głębokość zabudowy: 107 mm) RAL9006, srebrno-szary

więcej szczegółów ...


  4-modułowe listwy zasilające dla Conference / Top Frame
* 909.025 - 1 gniazdo typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.010 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.011 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0059 - 1 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

8-modułowe listwy zasilające dla Conference / Top Frame
* 909.012 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 6 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.013 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 5 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.014 - 4 gniazda typu UTE, czarne, ustawione pod kątem 35° + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.015 - 5 gniazd typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.016 - 6 gniazd typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0060 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog CONFERENCE PL (pdf)

instrukcja montażu CONFERENCE z ramką (pdf)

instrukcja montażu CONFERENCE bez ramki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda CONFERENCE należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) obudowę uchylną CONFERENCE w zależności od długości i koloru
(3) kabel zasilający z wtykiem GST18



BACHMANN - obudowa uchylna TOP FRAME to nowe rozwiązania z zakresu dostarczania zasilania oraz sieci w salach konferencyjnych. Dzięki chowanej klapce, gniazda zasilania i gniazda sieciowe są łatwo dostępne z każdego miejsca konferencyjnego stołu. Zrównoważone wzornictwo TOP FRAME elegancko wpasowuje się w blat stołu. Meble mogą być wykończone nawet wysokiej jakości okleiną.
TOP FRAME otwiera się z elegancką łatwością: po prostu naciśnij delikatnie palcem, a klapka cicho otworzy się lub zamknie. Elegancka ramka ułatwia wykończenie montażu. Listwy zasilające mogą być wymienione w mgnieniu oka i mogą być wyposażone w elastyczne moduły Bachmanna.
TOP FRAME dostępne są w wielu wersjach: EV1 - anodowane aluminium lub proszkowe powlekane zgodne z RAL 9006. Inne wykończenia powierzchni dostępne na zapytanie. Okleina o grubości do 0,6 mm może być również naklejona na klapkę bez konieczności dodatkowego wycinania otworu. Listwy zasilające wsuwa się w ramkę instalacyjną bez konieczności używania narzędzi. Dostępna jest wersja 4 modułowa oraz dłuższa, z 8 modułami, obie idealnie pasujące do rozwiązania TOP FRAME.


BACHMANN - obudowa uchylna TOP FRAME
Parametry podstawowe obudowy TOP FRAME:
* dostęp do gniazd zasilania i sieciowych z każdego miejsca przy stole
* ciche otwieranie i zamykanie
* montaż w blacie stołu
* wersje z ramką do wykończenia montażu
* dostosowane do wykończenia okleiną
* łatwa konfiguracja
* kompletna listwa zasilająca może być łatwo podmieniona

TOP FRAME bez ramki
* 925.100 - 4 modułowa podstawa bez klapki, lakierowana proszkowo obudowa czarna (wymiary dł. x szer. x wys.: ok. 300 x 92 x 98 mm)
* 925.101 - 8 modułowa podstawa bez klapki, lakierowana proszkowo obudowa czarna (wymiary dł. x szer. x wys.: ok. 483 x 92 x 98 mm)
* 925.0044 - 4-modułowa klapka piaskowana i anodowana
* 925.0047 - 4-modułowa klapka piaskowana i powlekana na czarno
* 925.0022 - 4-modułowa klapka anodowana
* 925.0034 - 8-modułowa klapka piaskowana i anodowana
* 925.0049 - 8-modułowa klapka piaskowana i powlekana na czarno
* 925.0023 - 8-modułowa klapka anodowana

TOP FRAME z ramką (Asymetryczne obramowanie ramki)
* 925.500 - dla 4-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 341 x 162 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
* 925.501 - dla 8-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 583 x 162 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
TOP FRAME z ramką (Symetryczne obramowanie ramki)
* 925.800 - dla 4-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 401 x 192 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa
* 925.801 - dla 8-modułowej listwy zasilającej (wymiary dł. x szer. x wys.: ok. 583 x 192 x 110 mm); klapka aluminiowa RAL 9006, powlekana na czarno obudowa

więcej szczegółów ...


  4-modułowe listwy zasilające dla Conference / Top Frame
* 909.025 - 1 gniazdo typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.010 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.011 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0059 - 1 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 1 gniazdo własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

8-modułowe listwy zasilające dla Conference / Top Frame
* 909.012 - 2 gniazda typu UTE, czarne, ustawione pod kątem 35° + 6 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.013 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 5 gniazd własnych (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.014 - 4 gniazda typu UTE, czarne, ustawione pod kątem 35° + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.015 - 5 gniazd typu UTE, czarne, ustawione pod kątem 35° + 3 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.016 - 6 gniazd typu UTE, czarne, ustawione pod kątem 35° + 2 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)
* 909.0060 - 3 gniazda typu UTE, czarne, ustawione pod kątem 35° + 1x USB podwójne ładowanie (5,2V/2,15A) + 4 gniazda własne (wejście zasilające: wtyczka GST18i3, gniazdo GST18i3)

Możliwe gniazda własne:
RJ45, VGA, DVI-I, HDMI, cinch, mini jack, s-video, USB 3.0, USB 2.0, FireWire, włącznik

katalog TOP FRAME PL (pdf)

instrukcja montażu TOP FRAME z ramką (pdf)

instrukcja montażu TOP FRAME bez ramki (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda TOP FRAME należy dobrać odpowiednio:
(1) listwę zawierającą moduły zasilające i/lub moduły własne
(2) obudowę TOP FRAME w zależności od rodzaju, długości i koloru
(3) kabel zasilający z wtykiem GST18





BACHMANN - moduły indywidualne to puste ramki do zabudowy systemu Bachmann Facility (1) posiadają miejsca na moduły indywidualne (2), które montuje się przy użyciu dwóch śrub (3). Moduły indywidualne mogą być łatwo zamieniane poprzez poluzowanie tych śrub (zdjęcie u dołu z lewej).

Indywidualna konfiguracja - Nowoczesna technologia i doskonałe rozwiązania to serce każdego elementu systemów Facility firmy Bachmann. Z wielofunkcyjnymi kieszeniami o dużych możliwościach adaptacji gniazd i wtyczek do indywidualnej konfiguracji, systemy te dostarczają idealnych rozwiązań dla elastycznych połączeń. Praktyczne elementy zapewniają bezpieczeństwo połączeń sieciowych w biurze, przy zachowaniu eleganckiego wzornictwa i bezproblemowej komunikacji. Dodatkowo, oprócz standardowych, gotowych do użycia gniazd, Bachmann oferuje moduły do indywidualnej konfiguracji. Wkręty do ich montażu dostarczane są w komplecie z każdym modułem.


BACHMANN - moduły indywidualne
Największa elastyczność - przygotowana na przyszłość. Każda zmiana konfiguracji daje możliwość dopasowania sprzętu do najbardziej aktualnych wymagań. Fabrycznie izolowane elementy chronią przed dotykiem w czasie wymiany elementów. Nie ma konieczności ponownej kontroli połączeń elektrycznych, a warunki gwarancji nie są naruszone.

Proponowane moduły własne:
* 917.001 - ramka pojedyncza (do zamontowania 1x Keystone)
* 917.000 - ramka podwójna (do zamontowania 2x Keystone)
* 940.083 - keystone RJ46 cat6 ekranowany
* 918.041 - keystone HDMI 2.0
* 917.120 - keystone USB 3.0 A/A
* 917.011 - moduł własny 1x VGA
* 917.045 - moduł własny 1x VGA + 1x mini stereo jack

więcej szczegółów ...


  katalog MODUŁY INDYWIDUALNE PL(pdf)


917.001 ramka

917.000 ramka

ramka + keystone

940.083 keystone

918.041 keystone

917.120 keystone

917.011 moduł

917.045 moduł


Firma Dac-ter dziękuje firmie BACHMANN za udostępnione materiały


[ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 11 ] [ 12 ] [ 13 ] [ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ] [ 20 ] [ 21 ]

Powrót na stronę główną       /       Powrót na górę

Katalog firmy Dac-ter - akcesoria i okucia meblowe - kopiowanie zabronione
