Zawias OMNIA

OMNIA Zawias (00) nakładany z hamulcem / bez hamulca
Zawias OMNIA SLOWMOTION to nowy topowy produkt w ofercie FGV. Zawias jest gotowy, aby spełnić wszystkie wymagania rynku dzięki pełnej gamie rozwiązań i zastosowań. W pełni wyprodukowany we Włoszech, zapewnia wszystkie najlepsze wymagane funkcje i osiągi.

* System technologii obrotowej SlowMotion zapewniający doskonałe tłumienie ruchów drzwi bez odbicia
* System AnyClick dla łatwego i szybkiego montażu w dowolnej pozycji
* Niezależna regulacja 3D: szybka, prosta, precyzyjna i intuicyjna
* Zwiększona zdolność osłony bocznej
* Pełna gama korb i rozwiązań kątowych; pełen wybór systemów mocowań
* Asortyment odwracalnych płyt montażowych
* Nowoczesny i liniowy design
*Zawias OMNIA zajął drugie miejsce w konkursie Visionary Awards za innowacyjne produkty na targach AWFS Las Vegas 2019
CECHY PRODUKTU:
- Zawias do drzwi nakładanych
- Kąt otwarcia 110°
- Średnica puszki: 35 mm
- Głębokość puszki: 12,4 mm
- Hamulec wbudowany w puszkę zawiasu
- Regulacja mimośrodem w 3 płaszczyznach
- Do drzwiczek o grubości 16 - 26 mm
- Wyprodukowany we Włoszech



Zawiasy meblowe FGV - MS Slide-On

Doskonała synteza - Zawiasy MS Slide-On stanowią doskonałą syntezę pomiędzy potrzebną funkcjonalnością a prawdziwą wartością produktu. Kompletna gama pokrywa wszystkie specyficzne rozwiązania, dostosowane do potrzeb użytkownika poprzez łatwe i mocne regulacje. System no-tool (Zip) lub szybki montaż (Velofix i X-Pando) drzwi umożliwia montaż w krótkim czasie i w bezpieczny sposób. Zawiasy MS Slide-On są dostępne w wersji push-open do stosowania z urządzeniami OneTouch umożliwiającymi (pomniejszenie konstrukcji/wielkości szafki) uchwycenie mniejszej konstrukcji szafki.

Odpowiednie funkcje:
* Ekonomiczny mechanizm Slide-On
* Szeroki zakres regulacji drzwi 3D
* Szeroki program metod mocowania puszki
* Kompatybilny z systemem Genios
* Opcja OneTouch

Zawiasy meblowe FGV - MS Slide-On



NOWOŚĆ ! - system Slowmotion Alfa



Zawiasy puszkowe FGV z puszka o średnicy 35mm

Zdjęcia zawiasów można obejrzeć w powiększeniu po kliknięciu na zdjęciu.

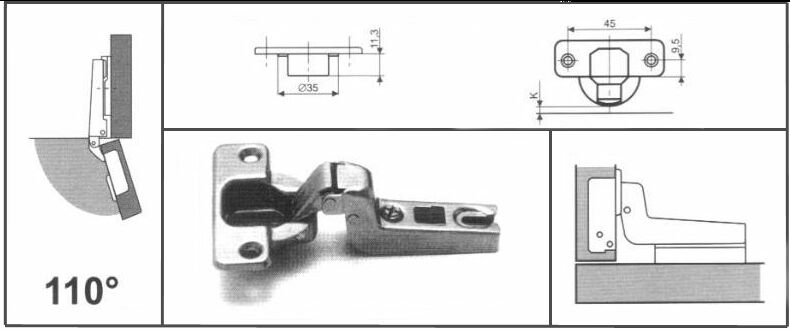

Artykuł FGV.MS 15.00C

Zawias do drzwi nakładanych
wygięcie 0 mm, kąt otwarcia 110
Artykuł FGV.MS 15.08C

Zawias do drzwi bliźniaczych
wygięcie 8 mm, kąt otwarcia 110
Artykuł FGV.MS 15.15C

Zawias do drzwi wpuszczanych
wygięcie 15 mm, kąt otwarcia 110
Artykuł FGV.MS 85.30C

Zawias kątowy 24-30 do szafek narożnych
kąt otwarcia 110


T (grubość drzwi) =
K=3     A=
K=4     A=
K=5     A=
K=6     A=
K=7     A=
16
0,57
0,55
0,53
0,51
0,50
17
0,74
0,72
0,70
0,69
0,67
18
1,11
1,05
0,99
0,93
0,87
19
1,45
1,39
1,33
1,27
1,21
20
1,81
1,75
1,67
1,61
1,55
21
2,38
2,25
2,12
1,99
1,89
22
3,10
2,87
2,64
2,49
2,35
23
3,92
3,60
3,28
3,05
2,85
24
4,71
4,36
4,01
3,69
3,46
25
6,69
5,73
4,77
4,41
4,10
26
6,51
6,03
5,55
5,18
4,82


Artykuł FGV.MS 85.45C

Zawias kątowy 45 do szafek narożnych
kąt otwarcia 110
Artykuł FGV.MS 85.90C

Zawias kątowy 90 do drzwi równoległych
kąt otwarcia 110
Artykuł FGV.MW 15.00C

Zawias kątowy do szafek narożnych
kąt otwarcia 175
Artykuł FGV.MS 83.35C

Zawias uzupełniający 180 do szafek narożnych
kąt otwarcia 25-90


K=3-7mm, T=16-26mm, głębokość wpuszczenia puszki 11,3mm, kąt otwarcia 175
T (grubość drzwi) =
K=3     A=
K=4     A=
K=5     A=
K=6     A=
K=7     A=
16
0,00
0,00
0,00
0,00
0,00
17
0,00
0,00
0,00
0,00
0,00
18
0,00
0,00
0,00
0,00
0,00
19
0,00
0,00
0,00
0,00
0,00
20
0,00
0,00
0,00
0,00
0,00
21
0,00
0,05
0,06
0,06
0,07
22
0,20
0,27
0,29
0,39
1,20
23
0,54
3,48
3,55
2,97
2,20
24
6,78
5,86
4,89
3,90
3,16
25
8,12
7,24
6,24
5,24
4,24
26
13,55
12,55
11,55
10,55
9,55

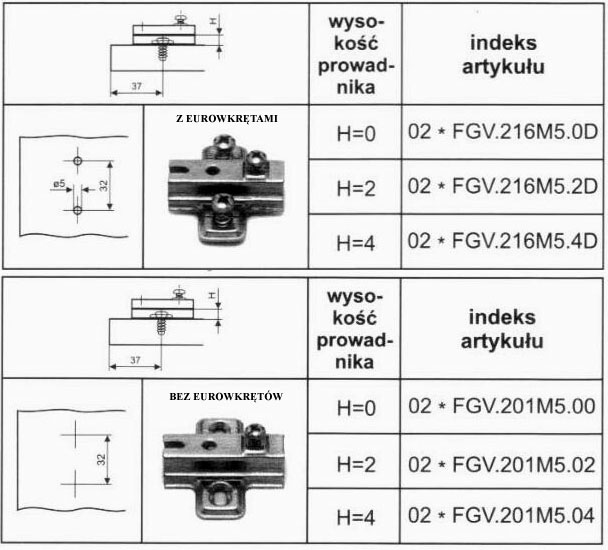

Prowadniki do zawiasów puszkowych serii "Slide On"

Zasady doboru wysokości prowadników do odpowiednich zawiasów serii "Slide On"

Prowadniki

z / bez eurowkrętów
Zawias 110 (wyg. 0)
Zawias 110 (wyg. 8)
Zawias 110 (wyg. 15)


Firma Dac-ter dziękuje firmie FGV za udostępnione materiały
