Prezentujemy Państwu meblowe systemy drzwi przesuwnych:
* zewnętrzny – wpuszczany we frontową część korpusu
* wewnętrzny – w dwóch wersjach montażowych:
- przykręcany do istniejącego korpusu (nie wymaga rozkręcania mebla)
- wpuszczany w wewnętrzną dolną i górną część korpusu.

Oba systemy są estetyczne i proste w montażu. Idealnie pasują do produkowanych przez nas frontów meblowych z aluminium. Maksymalna masa frontu w prezentowanych systemach wynosi 20 kg (przy zastosowaniu dwóch wózków), natomiast wysokość frontu do 1500 mm



System jezdny wewnętrzny


Prowadnica dolna wpuszczana

L=3500mm nr 018 001 05
Profil dostępny w długości 3,5m oraz na wymiar

Prowadnica dolna przykręcana

L=3500mm nr 018 002 05
Profil dostępny w długości 3,5m oraz na wymiar

Prowadnica górna wpuszczana

L=3500mm nr 018 003 05
Profil dostępny w długości 3,5m oraz na wymiar

Prowadnica górna przykręcana

L=3500mm nr 018 004 05
Profil dostępny w długości 3,5m oraz na wymiar		 System okuć od systemu jezdnego wewnętrznego (nr 019 001)
w komplecie:
* 2x hamulec
* 2 x wózek jezdny
* 2 x prowadnik
* 2 x stoper

* Informacje montażowe rysunek


System jezdny zewnętrzny

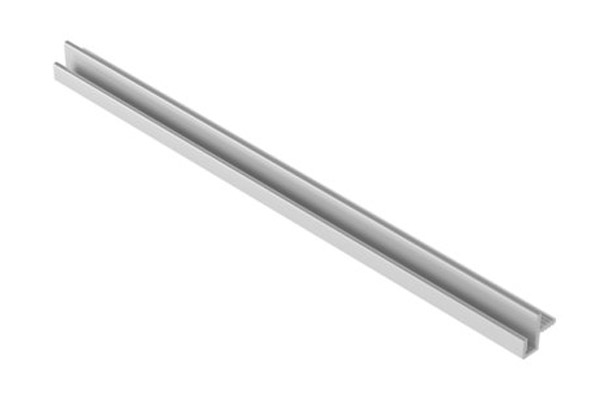

Prowadnica górna wpuszczana

L= 3500mm nr 018 006 05
Prowadnica dostępna w długości 3,5m lub na wymiar

Prowadnica dolna wpuszczana

L= 3500mm nr 018 005 05
Prowadnica dostępna w długości 3,5m lub na wymiar		 System okuć od systemu jezdnego zewnętrznego (nr 019 002)
w komplecie:
* 2 x kółko jezdne
* 2 x prowadnik górny
* 2 x prowadnik dolny
* 2 x stoperr

* Informacje montażowe rysunek


Firma Dac-ter dziękuje firmie Zobal za udostępnione materiały
