Aluminiowy system ścienny z zawieszkami firmy ZOBAL - BIURO, SKLEP



Systemy ścienne / Aluminiowy system ścienny z zawieszkami firmy ZOBAL - BIURO, SKLEP   [poprzednia] / [następna]


Elementy uzupełniające systemu ściennego

Hak
* L=15mm - nr 032 012 05
* L=330mm - nr 032 012 05
Hak długi
* L=15mm - nr 032 044 05
* L=330mm - nr 032 045 05
Prowadnica do haczyków L6
* L=330mm - nr 032 009 05
* L=200mm - nr 032 047 05
Haczyk L6
* L=6mm - nr 032 010 05

Gniazdo przykręcane
* L=50mm - nr 032 050 05
Zawieszka uniwersalna
* L=50mm - nr 032 013
* Zawieszka posiada przygotowane otwory montażowe
Półka szklana 10mm hartowana
* 400x120 - nr 032 048
* 600x120 - nr 032 049
* 300x150 - nr 032 063
* 400x150 - nr 032 064
* 600x150 - nr 032 065
* 900x150 - nr 032 066
* 300x200 - nr 032 089
* 400x200 - nr 032 090
* 600x200 - nr 032 091
* 900x200 - nr 032 092

Uwaga: Krawędzie półek - szlif trapezowy polerowany. Istnieje możliwość zamówienia półki hartowanej na wymiar.

Uchwyt półki szklanej 10mm
* L=50mm - nr 032 084 05

Uwaga: Uchwyt dostępny również na wymiar.


Alu półka
* L=20mm - nr 032 076 05
* L=100mm - nr 032 036 05
* L=200mm - nr 032 086 05
* L=300mm - nr 032 087 05
* L=400mm - nr 032 037 05
* L=500mm - nr 032 038 05
* L=600mm - nr 032 088 05

Uwaga: Półka dostępna również na wymiar.

Uchwyt półki 18mm
* L=100mm - nr 032 078 05
* L=400mm - nr 032 079 05
* L=500mm - nr 032 080 05
Uchwyt półki 25mm
* L=100mm - nr 032 020 05
* L=400mm - nr 032 021 05
* L=500mm - nr 032 022 05
Uchwyt półki 28mm
* L=100mm - nr 032 015 05
* L=400mm - nr 032 005 05
* L=500mm - nr 032 006 05

Półka Ekspozycyjna szklana V
* h 300mmx216mm - nr 032 058 05

Uwaga: Półka szklana o grubości 6mm hartowana. Półka przyklejona do profili metodą UV

Półka Ekspozycyjna szklana H
* h 216mm x 300mm - nr 032 059 05

Uwaga: Półka szklana o grubości 6mm hartowana. Półka przyklejona do profili metodą UV

Półka Ekspozycyjna
* Profil górny L=230mm - nr 032 039 05
* Profil dolny L=230mm - nr 032 041 05

* Profil górny L=440mm - nr 032 040 05
* Profil dolny L=440mm - nr 032 042 05

Uwaga: Do zbudowania półki potrzebne są: profil górny, profil dolny (o takim samym wymiarze), półka drewniana


Zawieszka sklepowa - górna, pojedyncza, krótka
* L=109mm - nr 032 051 05
Zawieszka sklepowa - dolna, pojedyncza, krótka
* L=109mm - nr 032 052 05
Zawieszka sklepowa na wieszaki z koszulami
* L=320mm - nr 032 103 05
Zawieszka sklepowa Zyg-Zag
* L=254mm - nr 032 081 05

Zawieszka sklepowa - górna, podwójna
* L=206mm - nr 032 053 05
Zawieszka sklepowa górna, pojedyncza średnia
* L=206mm - nr 032 054 05
Zawieszka sklepowa - górna, pojedyncza, długa
* L=306mm - nr 032 055 05
Zawieszka sklepowa na kieliszki
* L=236mm - nr 032 096 05

Półka na CD
* L=150mm - nr 032 017 05
* L=300mm - nr 032 018 05
* L=600mm - nr 032 019 05
Wieszak zespolony
* L=300mm - nr 032 093 05 (3 haki)
* L=500mm - nr 032 027 05 (5 haków)
Wieszak
* L=15mm - nr 032 028 05
* L=20mm - nr 032 026 05
Uchwyt do TV LCD
* Przekrój rury 30x30 L=400mm - nr 032 094 05
* Przekrój rury 45x45 L=400mm - nr 032 095 05

W komplecie: 2x uchwyt z rury, śruby, nakrętki


Półka na drobiazgi
* 200 x 115 x 64 - nr 037 014 05
Półka na Papier A4
* 245 x 343 x 64 - nr 037 015 05
Półka na segregatory
* 200 x 252 x 164 - nr 037 016 05
Mocowanie ekranu
* L=50mm - nr 037 010 05

Służy do mocowania pionowych ekranów na biurkach. Zalecany rozstaw 300mm



System półek podwieszanych na linkach to kolejna propozycja oparta na systemie ściennym. Zastosowanie specjalnie zaprojektowanych zawiesi linkowych w połączeniu z systemem ściennym umożliwia zastosowania półek szklanych hartowanych oraz półek z płyty 18mm o głębokości powyżej 350mm oraz gwarantuje przenoszenie większych obciążeń statycznych. Specjalny łącznik pomiędzy półkami utrzymuje idealną linię półek montowanych w jednym ciągu. Kąt pomiędzy półką a linką musi wynosić 40°. Jesteśmy przekonani, że system półek podwieszanych na linkach stanie się doskonałym narzędziem dla projektantów pomieszczeń przeznaczonych do przechowywania odzieży, wyposażenia sklepów wystawienniczych oraz innych pomieszczeń użytkowych.

System linkowy-komplet do półki szklanej 10mm
* L=550mm - nr 032 097 05
* L=850mm - nr 032 098 05
* L=1150mm - nr 032 099 05

W komplecie: 1x aluminiowy uchwyt na wymiar (550,850,1150), 2x linka stalowa 1,8mb, 2x mocowania górne do systemu ściennego, 2x napinacz linki
Uwaga: Minimalny kąt zawarty pomiędzy półką a linką stalową to 40°

System linkowy-łącznik do półki szklanej 10mm
* nr kat. 032 104 05

W komplecie: 1x łącznik do półki szklanej z napinaczem, 1x linka stalowa 1,8mm, 1x mocowanie górne do systemu ściennego
Uwaga: Minimalny kąt zawarty pomiędzy półką a linką stalową to 40°

System linkowy-komplet do półki z płyty 18mm
* L=500mm - nr 032 100 05
* L=800mm - nr 032 101 05
* L=1100mm - nr 032 102 05

W komplecie: 1x uchwyt do półki 18mm (500,800,1100), 2x linka stalowa 1,8m, 2x mocowanie górne do systemu ściennego, 2x napinacz.
Uwaga: Minimalny kąt zawarty pomiędzy półką a linką stalową to 40°



Półka LED
Schemat zamówienia: L 600x200B
Dostępne wymiary półek LED
* 300 x 150
* 400 x 150
* 600 x 150
* 900 x 150
* 300 x 200
* 400 x 200
* 600 x 200
* 900 x 200

Dostępne kolory:
* białe zimne - B
* zielone - Zi
* żółte - Z
* czerwone - C
* niebieskie - N

Półka LED

Półka LED
W komplecie:
* półka LED wg zamówienia
* przewód 3,5mb z łącznikami
* komplet do podłączenia zasilania
* uchwyt przyklejany do mocowania przewodu
* instrukcja obsługi
* wiertło
* światło LED

Uwagi: Jeden zasilacz 6V 300mA wystarczy do zasilenia listwy LED o max. dł. do 900mm

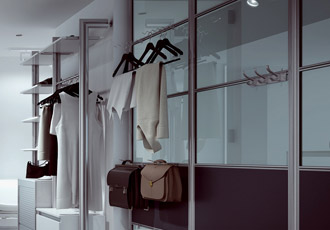

Ścianki działowe i ekrany

Ścianki działowe i ekrany

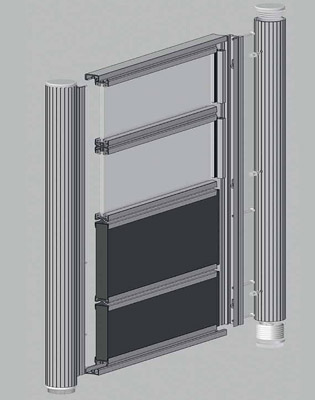

System ścianek działowych to kolejna propozycja umożliwiająca aranżację przestrzeni w łatwy i funkcjonalny sposób. Jego estetykę oraz walory praktyczne możecie Państwo wykorzystać organizując przestrzeń w biurach, sklepach, hotelach i innych budynkach użyteczności publicznej. System ten umożliwia Państwu łączenie w bardzo prosty sposób płyt grubości 18 mm w dowolnych dekorach z każdym rodzajem szkła grubości 4 mm. Całą ściankę można w dowolnym momencie zdemontować i przemieścić, zmienić wypełnienie a także zmienić kąt ustawienia ścianek dzięki zastosowaniu, jako filaru konstrukcji, karbowanej okrągłej rury. Ekrany natomiast stosujemy aby stworzyć miejsce, w którym każdy pracownik ma własną wydzieloną powierzchnię pracy. Profile mocujące umożliwiają zamontowanie pionowych ekranów do blatu biurka. Profile konstrukcyjne systemu ścianek działowych jak i ekranów pozwalają na zastosowanie wszystkich zawieszek Systemu Ściennego (wyłączając jedynie art. nr 032 043 05) Wszystkie profile konstrukcyjne są dostępne w odcinkach 3,5 m jak również przycięte na wymiar, przygotowane do samodzielnego montażu.

Ścianki działowe i ekrany



Rura ø40 do ścianek działowych
* L=3500mm - nr 037 001 05
* Regulator do rury ø40 szary - nr 015 003 11
* Zaślepka do rury ø40 szara - nr 016 003 11
* Umożliwia łączenie ścianek działowych co 15°

Trzpień do rury ø40
* nr 037 002 05
Profil łączący do rury ø40
* L=3500mm - nr 037 003 05
Listwa okalająca
* L=3600mm - nr 037 004 05

Profil zamykający (wieńczący)
* L=3500mm - nr 037 005 05
Profil do szkła
* L=3500mm - nr 037 006 05
Uszczelka do szkła mała
* L=3500mm - nr 037 007 11
* Kolor RAL 9006
Profil dwustronny
* L=3500mm - nr 037 008 05

Uszczelka do szkła duża
* L=3500mm - nr 037 009 11
* Kolor szary RAL 9006
Profil łączący do rury 20x20
* L=3500mm - nr 037 012 05
Rura 20x20 do ścianek działowych
* L=3500mm - nr 037 013 05
* Zaślepka do rury 20x20 szara - nr 016 006 11
* Zaślepka do rury 20x20 czarna - nr 016 006 07
* Regulator wysokości do rury 20x20 szary - nr 015 007 11
* Regulator wysokości do rury 20x20 czarny - nr 015 007 07
* Umożliwia połączenia ścianek działowych pod kątem 90°


Firma Dac-ter dziękuje firmie Zobal za udostępnione materiały
