SYSTEMY WSPOMAGANIA OTWIERANIA DRZWICZEK I SZUFLAD


Nowy rozszerzony program TIP-ON - Komfort otwierania i zintegrowana regulacja szczeliny drzwi

TIP-ON, mechaniczne wspomaganie otwierania Blum, otwiera fronty bez uchwytów jakby samoczynnie – wystarczy krótko nacisnąć ich powierzchnię. Podczas zamykania wystarczy je lekko docisnąć. Dla uzyskania optymalnego komfortu ruchu drzwi TIP-ON jest łączony ze sprawdzonym zawiasem CLIP top bez sprężyny. Również podnośniki AVENTOS do frontów uchylnych można zrealizować z zastosowaniem TIP-ON.

Rozszerzony program adapterów
By osiągnąć zgrabny design TIP-ON w wersji krótkiej lub długiej może być łączony z odpowiednim adapterem. Poprzez swój prostokątny, prosty kontur TIP-ON wygląda subtelnie i delikatnie.

Harmonijna integracja
TIP-ON może zostać optymalnie dopasowany do wnętrza korpusu. Trzy warianty kolorystyczne (jedwabiście biały, platynowoszary, brunatnoczarny) pozwalają na dużą swobodę projektowania.

TIP-ON - funkcjonalny komfort otwierania drzwi bez uchwytów
TIP-ON - funkcjonalny komfort otwierania drzwi bez uchwytów

Montaż i regulacja
TIP-ON charakteryzuje dopracowana technika i wysoki komfort regulacji, ponieważ regulacja szczeliny drzwi jest zintegrowana w jednostce. Podczas montażu pomocne okażą się specjalne wzorniki Blum, które ułatwiają obróbkę i wspierają optymalne działanie TIP-ON.

Regulacja głębokości bez użycia narzędzi
Regulacja (+4/–1 mm) jest zintegrowana w jednostce TIP-ON, dlatego jest możliwa również w TIP-ON do nawiercania. Regulację można przeprowadzić obracając jednostkę, przy czym stopnie służą jako punkt odniesienia.

Przegląd zalet:
* Adaptery proste w trzech wariantach kolorystycznych (platynowoszary, jedwabiście biały, brunatno czarny)
* Jednostki TIP-ON w tych samych wariantach kolorystycznych co adaptery, kompatybilne z istniejącymi adapterami i odwrotnie
* Nowy TIP-ON do zawiasów ze sprężyną (kolor szary)




TIP-ON - funkcjonalny komfort otwierania drzwi bez uchwytów

Niezawodne otwieranie mebli bez uchwytów. Czy to fronty górne, drzwi czy szuflady, dzięki mechanicznemu wspomaganiu otwierania TIP-ON można zrealizować meble bez uchwytów w każdym pomieszczeniu mieszkalnym. Systemu TIP-ON nie można łączyć z systemem BLUMOTION. Meble są zamykane poprzez lekkie pchnięcie lub dociśnięcie frontu. Mechanizm TIP-ON pozostanie sprawny nawet jeśli drzwi, front lub szuflada zostaną otwarte przez pociągnięcie.
TIP-ON przeznaczony jest do mebli kuchennych, jak również do wszystkich innych mebli w mieszkaniu. Program TIP-ON oferuje właściwe rozwiązanie do każdej sytuacji kątowej. W przypadku drzwi nakładanych stosuje się wersję standardową, natomiast w przypadku drzwi wysokiej szafy lub drzwi wpuszczanych silniejszą wersję TIP-ON. Obie wersje mogą być albo wpuszczone w bok korpusu, albo montowane na adapterze.

TIP-ON - funkcjonalny komfort otwierania drzwi bez uchwytów
TIP-ON - funkcjonalny komfort otwierania drzwi bez uchwytów

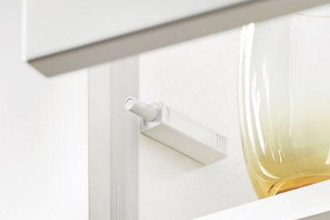

TIP-ON do drzwi
Drzwi bez uchwytów można otwierać bez trudu dzięki TIP-ON – wystarczy je lekko nacisnąć. Drzwi uchylają się do pozycji wygodnej dla użytkownika, by mógł on obejrzeć całe wnętrze szafki, zachowując jednocześnie dużą swobodę ruchu. By zamknąć drzwi wystarczy tylko lekko docisnąć front.

TIP-ON do AVENTOS HK i AVENTOS HK-S
Dzięki TIP-ON do AVENTOS HK otwieranie frontów bez uchwytów staje się bardzo proste i nie wymaga wysiłku. Krótkie naciśnięcie frontu wystarczy i już otwiera się on na tyle, by można go było swobodnie unieść dłonią. Chcąc zamknąć front wystarczy go lekko przycisnąć.

TIP-ON do TANDEMBOX, MOVENTO i TANDEM
Szuflady bez uchwytów można otworzyć bez trudu za pomocą mechanicznego wspomagania otwierania TIP-ON do TANDEMBOX, MOVENTO, czy TANDEM - wystarczy lekko nacisnąć front w dowolnym miejscu. Dzięki opcjonalnej synchronizacji funkcja TIP-ON może zostać zastosowana nawet w szerokich szufladach. Chcąc zamknąć szufladę wystarczy ją po poprostu lekko docisnąć.




TIP-ON do drzwi
TIP-ON 955. wersja standardowa
TIP-ON do drzwi
TIP-ON 955. wersja standardowa
TIP-ON do drzwi
TIP-ON 955. wersja standardowa
TIP-ON 955. – wersja standardowa
- łatwe otwieranie przez naciśnięcie
- do drzwi nakładanych (do ok. 1300 mm wysokości)
- TIP-ON droga wysuwu 18 mm
- do stosowania z zawiasami Blum bez sprężyny
- do nawiercania lub w kombinacji z adapterem
- w komplecie płytka magnetyczna do naklejania i na wkręty
TIP-ON do drzwi
Adapter prosty


TIP-ON do drzwi
TIP-ON 955A wersja silniejsza
TIP-ON do drzwi
TIP-ON 955A wersja silniejsza
TIP-ON do drzwi
TIP-ON 955A wersja silniejsza
TIP-ON 955A – wersja silniejsza
- łatwe otwieranie przez naciśnięcie
- do drzwi nakładanych (od ok. 1300 mm wysokości)
- TIP-ON droga wysuwu 38 mm
- do stosowania z zawiasami Blum bez sprężyny
- do nawiercania lub w kombinacji z adapterem
- w komplecie płytka magnetyczna do naklejania i na wkręty
- także do większych drzwi (tylko 1 szt./drzwi)
TIP-ON do drzwi
Adapter krzyżakowy


Push Latch (amortyzator odpychający) - do drzwi i szuflad
Push Latch (amortyzator odpychający) - do drzwi i szuflad
Push Latch (amortyzator odpychający) - do drzwi i szuflad

Push Latch (amortyzator odpychający)
* współpracuje ze standardowymi ukrytymi zawiasami i prowadnicami
* łatwe otwieranie pod delikatnym naciskiem
* regulacja głębokości zapewnia niezawodne zamykanie i spójne działanie w przypadku niedokładnego wiercenia
* "safety click" (wcisk na zatrzask) ułatwia montaż i demontaż mechanizmu z płytą montażową
* rysunek techniczny

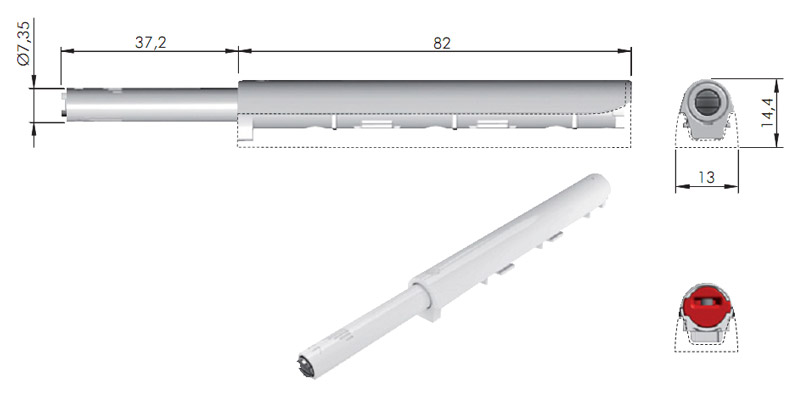

Odbojnik z magnesem długi K-push STRONG
Odbojnik z magnesem długi K-push STRONG

Odbojnik z magnesem długi K-push STRONG
* wpuszczany (otwór montażowy ø10x82mm)
* z adapterem (adapter 13x82mm)

Odbojnik z magnesem długi K-push STRONG wpuszczany
Odbojnik z magnesem długi K-push STRONG z adapterem
Odbojnik z magnesem długi K-push STRONG z adapterem





GTV odbojnik z magnesem długi STRONG
GTV odbojnik z magnesem długi STRONG wpuszczany
GTV odbojnik z magnesem długi STRONG z adapterem
GTV odbojnik z magnesem długi STRONG

GTV odbojnik z magnesem długi STRONG
* wpuszczany (otwór montażowy ø11x91,5mm)
* z adapterem (adapter 15x92,5mm)





GTV odbojnik z magnesem krótki STRONG
GTV odbojnik z magnesem krótki STRONG wpuszczany
GTV odbojnik z magnesem krótki STRONG z adapterem
GTV odbojnik z magnesem krótki STRONG

GTV odbojnik z magnesem krótki STRONG
* wpuszczany (otwór montażowy ø11x71,5mm)
* z adapterem (adapter 15x72,5mm)





Hettich - push to open Universal
Hettich - push to open Universal
Hettich - push to open Universal

Push to open Universal mini (wpuszczany) = system otwierania drzwi do drzwi bez uchwytów. Do drzwi nakładanych i wpuszczanych, do szerokości drzwi od 300-600mm i wysokości drzwi od 300-1600mm.

Push to open Universal maxi (nakładany) = system otwierania drzwi do drzwi bez uchwytów. Do drzwi nakładanych i wpuszczanych, do szerokości drzwi od 300-600mm i wysokości drzwi od 300-2400 mm.





Push System - samootwieranie drzwiczek oraz szuflad pod wpływem delikatnego nacisku
Push System - samootwieranie drzwiczek oraz szuflad pod wpływem delikatnego nacisku
Push System - samootwieranie drzwiczek oraz szuflad pod wpływem delikatnego nacisku

System Push do drzwiczek lub w kombinacji z prowadnicą oferuje nowy rodzaj otwierania szuflad.
Po lekkim pchnięciu frontu szuflady lub frontu drzwiczek - otwierają się samoczynnie, delikatnie i cicho.
System Push stosowany jest w każdym wariancie zabudowy wnętrz (w kuchniach, łazienkach, gabinetach)

W skład systemu wchodzą: gniazdo, zaczep oraz zawiasy.







SYSTEMY WSPOMAGANIA ZAMYKANIA DRZWICZEK I SZUFLAD


Airtic - ciche zamykanie
Airtic - ciche zamykanie
Airtic - ciche zamykanie

Amortyzator Airtic - ciche i delikatne zamykanie szafek meblowych dzięki Airtic. Airtic jest to doskonały amortyzator meblowy, jego pneumatyczna budowa pozwala na ciche i delikatne zamykanie szafek meblowych. Można go zamontować w ciągu kilku sekund w dowolnym miejscu mebla. Dzięki średnicy 8mm, jest dyskretny a jednocześnie niezwykle użyteczny. Pozwala na skuteczne wyhamowanie wszelkich frontów meblowych, również tych z podnoszoną klapą. Amortyzator skutecznie przeszedł testy wytrzymałościowe w Jednostce Certyfikującej TUV Rheinland Polska uzyskując certyfikat wytrzymałości. Należy jednak pamiętać iż jest to produkt eksploatacyjny, pochłaniający dużą energię. Z racji swej uniwersalności współpracuje z różnymi zawiasami i ciężarami frontów. Dlatego też jego trwałość najlepiej określić analogicznie do trwałości opon samochodowych lub zawieszeń samochodowych. W zależności od sposobu użytkowania intensywnego lub delikatnego, jego okres ekspolatacji może być krótszy lub dłuższy. Przy dużych lub ciężkich frontach należy zastosować dwa amortyzatory.

Adapter do amortyzatora Airtic - znakomicie ułatwia montaż, sprowadzając go jedynie do przykręcenia 2 wkrętów używając śrubokręta. Airtic spełnia oczekiwania jako powszechnie stosowany amortyzator. Nie sprawia problemu z montażem dzięki najmniejszej konstrukcji. Wraz z adapterem można zamontować go w ciągu kilku sekund tak, że wkręty pozostają niewidoczne a cały amortyzator nie przeszkadza w codziennym użytkowaniu mebli.



Amortyzator i adapter dostępne w kolorach:
RAL9016 biały, RAL 9006 popiel, RAL 1001 klon, RAL 8001 buk, RAL 8004 kalwados, RAL 8017 brąz, RAL 9011 czarny



BLUMOTION - delikatne i ciche zamykanie

BLUMOTION to system amortyzacji Blum. BLUMOTION sprawia, że meble zamykają się delikatnie i cicho, niezależnie od prędkości zamykania oraz wagi frontu szafki górnej, drzwi lub szuflady. Funkcja ta jest zintegrowana w podnośnikach do frontów górnych, zawiasach oraz systemach szuflad i prowadnic.
W przypadku zawiasów bez zintegrowanego BLUMOTION można go zamontować także w późniejszym okresie - jest to bardzo proste, wystarczy go zapiąć na ramieniu zawiasu.
Program:
* Zintegrowany w podnośnikach do frontów górnych, systemach zawiasów, szuflad oraz prowadnic
* Możliwość uzupełnienia BLUMOTION przy zawiasach, w których nie występuje on w formie zintegrowanej

BLUMOTION - delikatne i ciche zamykanie
BLUMOTION - delikatne i ciche zamykanie

Przegląd zalet:
* Delikatne i ciche zamykanie
* Adaptacyjny system amortyzacji
* Zintegrowany we wszystkich grupach produktów

BLUMOTION do drzwi i szuflad - BLUMOTION 970A jest montowany po stronie zawiasu i gwarantuje perfekcyjny ruch także przy rozwiązaniach kątowych. BLUMOTION 970A powinien być montowany w wieńcu górnym korpusu. Prawidłową pozycję wiercenia otworu określa odległość (BA). Jeśli działanie BLUMOTION jest niesatysfakcjonujące, to w takim przypadku zaleca się montaż dodatkowego BLUMOTION 970A w wieńcu dolnym. Blumotion w kombinacji z prowadnicą Tandem firmy BLUM oferuje nowy rodzaj zamykania szuflad. Niezależnie czy jest to szuflada typu tandembox czy drewniana tandem - wszystkie ich warianty po lekkim pchnięciu zamykają się samoczynnie, delikatnie i cicho. System Blumotion stosowany jest również do drzwiczek, barków itp.



BLUMOTION 970A
BLUMOTION 970A
- do stosowania z zawiasem Blum
- do nawiercania lub w kombinacji z płytką montażową
BLUMOTION 970A
BLUMOTION 970A montowany po stronie zawiasów
BLUMOTION 970A
BLUMOTION 970A odległość wiercenia

BLUMOTION 970
BLUMOTION 970
- do stosowania z zawiasem Blum
- do nawiercania lub w kombinacji z płytką montażową
BLUMOTION 970
BLUMOTION 970 montowany po stronie uchwytu
BLUMOTION 970
BLUMOTION 970


Adapter prosty
Adapter prosty
Adapter krzyżakowy
Adapter krzyżakowy
Adapter krzyżakowy
Adapter krzyżakowy
Adapter krzyżakowy podwójny
Adapter krzyżakowy podwójny
Adapter krzyżakowy podwójny
Adapter krzyżakowy podwójny

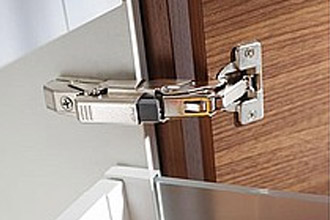

BLUMOTION - do zwiasów
BLUMOTION - do zwiasów
BLUMOTION - do zwiasów

BLUMOTION do zawiasów zamyka drzwi delikatnie i cicho nawet jeśli są one gwałtownie wprawiane w ruch. W kuchni, łazience, korytarzu, sypialni czy jadalni – BLUMOTION zapewnia komfort użytkowania mebla. W ten sposób perfekcyjny ruch zapewnia komfort we wszystkich obszarach życia. System adaptacyjny dopasowuje się do prędkości zamykania i wagi drzwi. Dostępne są rozwiązania do prawie każdej sytuacji kątowej. Możliwość montażu w każdym momencie procesu produkcyjnego i sprzedaży. Zintegrowana blokada przeciążenia chroni system przed uszkodzeniem. Odpowiednio wyhamowuje ruch drzwi, wynikiem tego jest zawsze fascynujący, perfekcyjny ruch zamykania – delikatny i cichy.



Zawias z prostym ramieniem
Zawias z prostym ramieniem
* CLIP top: 120°, 120° specjalny, 110°, 110° specjalny, 107°, drzwi profilowane, 95° drzwi z ramką aluminiową do BLUMOTION, 120° drzwi z ramką aluminiową do BLUMOTION
* CLIP: 100°
Zawias z wygiętym ramieniem
Zawias z wygiętym ramieniem
* CLIP top: 120°, 110°, 107°, drzwi profilowane, 95° drzwi z ramką aluminiową do BLUMOTION, 120° drzwi z ramką aluminiową do BLUMOTION
* CLIP: 100°
Zawias z mocno wygiętym ramieniem
Zawias z mocno wygiętym ramieniem
* CLIP top: 110°, 107°, drzwi profilowane, 95° drzwi z ramką aluminiową do BLUMOTION
* CLIP: 100°
Zawias 155°
Zawias 155°
* CLIP top: zawias 155° prosty (zerowy uskok), zawias 155° wygięty
Zawias 170°
Zawias 170°
* CLIP top: 170° prosty, 170° wygięty


Zawias CRISTALLO
Zawias CRISTALLO
* CLIP top: zawias CRISTALLO
Zawias kątowy
Zawias kątowy
* CLIP top: +45° I zawias kątowy częściowo nakładany (79A96X8XT), +45° II zawias kątowy nakładany (79T55X0X), +30° II zawias kątowy nakładany (79A95X7XT)
BLUMOTION 971A adapter prosty
BLUMOTION 971A adapter prosty
* wysokość montażu 25mm; montaż na wkręty do płyt wiórowych ø3.5mm, ø4mm lub montaż na wcisk
BLUMOTION 971A adapter krzyżakowy
BLUMOTION 971A adapter krzyżakowy
* wysokość montażu 25, 33mm; montaż na wkręty do płyt wiórowych ø3.5mm, ø4mm lub montaż na zamocowane wkręty z kołkami rozporowymi (EXPANDO)
Wysokość 25mm - Przy wszystkich zawiasach z ramieniem prostym i prowadnikiem o podwyższeniu 0 mm. Wyjątek: zawias do drzwi profilowanych 95°
Wysokość 33mm - Przy wszystkich zawiasach z ramieniem prostym i prowadnikiem o podwyższeniu 3 mm. Poza tym przy zawiasach do drzwi profilowanych 95° i zwykłym prowadniku.


Firma Dac-ter dziękuje dystrybutorowi za udostępnione materiały
