BACHMANN - niemieckie systemy gniazd wysuwnych

Zobacz Nas na instagramie     Zobacz Nas na facebooku



Systemy gniazd zasilających / BACHMANN - niemieckie systemy gniazd wysuwnych   [poprzednia] / [następna]

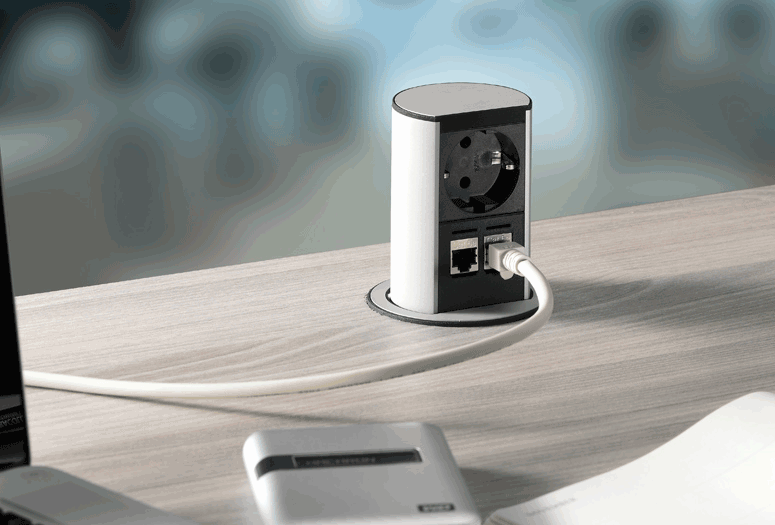

BACHMANN - Gniazdo ELEVATOR idealnie wpisuje się w każde środowisko pracy. Ze średnicą ø79mm nadaje się idealnie do integracji na niewielkiej powierzchni zasilania i transmisji danych. Naciśnięcie wieczka powoduje podnoszenie i opuszczenie windy. ELEVATOR jest dostępnych w dwóch wersjach: z dwoma gniazdami zasilającymi lub z jednym gniazdem zasilania i dwoma gniazdami sieciowymi.
Instalacja jest niezwykle prosta. Winda jest umieszczona w wycięciu o średnicy ø79mm i przymocowania do biurka lub stołu od dołu za pomocą pierścienia blokującego.


BACHMANN - gniazdo ELEVATOR
Zalety gniazda ELEVATOR:
* konstrukcja przygotowana do stołów konferencyjnych, biurek i blatów
* aluminium niklowane szczotkowane
* otwierany za pomocą naciśnięcia (automatyczny wysuw)
* szybki i łatwy montaż oraz modernizacja
* małe gabaryty (średnica 79mm)
* przystosowany do montażu w płytach o grubości 16-60mm
* klasyczny i sprawdzony design
* stopień ochrony IP20

Dostępne warianty ELEVATOR:
* dwumodułowy (średnica ø79mm x wysokość135mm)
* kolor: aluminium, aluminium niklowane szczotkowane

Możliwe warianty gniazd ELEVATOR:
* 928.003 - 1 gniazdo Schuko + 2 gniazda Euro (kabel zasilający 2m; aluminium niklowane szczotkowane)
* 928.007 - 2 gniazda zasilające UTE z bolcem uziemiającym (kabel zasilający 2m; aluminium niklowane szczotkowane)

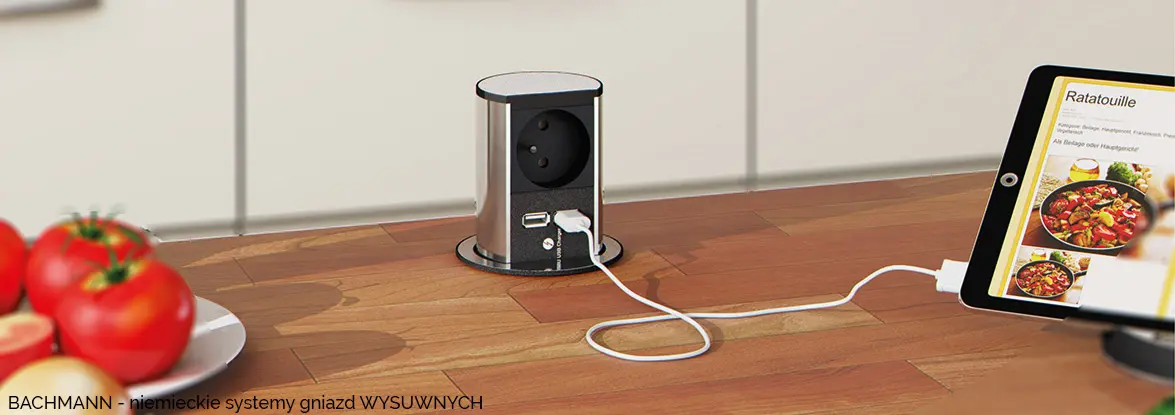

* 928.020 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 2 gniazda do ładowania USB (kabel zasilający 2m; aluminium niklowane szczotkowane)

więcej szczegółów ...

  U W A G A: w poniższych wariantach wymagany jest dodatkowo kabel zasilający z wtykiem GST18
* 928.008 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 1 gniazdo 2x RJ45 (kabel zasilający 0,5m; wtyczka GST18i3; kabel multimedialny 3m; aluminium)
* 928.009 - 1 gniazdo zasilające UTE z bolcem uziemiającym + 1 gniazdo USB 3.0 + 1 gniazdo RJ45 (kabel zasilający 0,5m; wtyczka GST18i3; kabel multimedialny 3m; aluminium)

katalog ELEVATOR PL(pdf)               katalog ELEVATOR ENG (pdf)

instrukcja montażu (pdf)                     link do filmu z instrukcją montażu

Dedykowana otwornica PRO-FIT
BACHMANN - gniazdo ELEVATOR
<


BACHMANN - Obudowa ELEVATOR COVER to jest idealny dodatek do gniazda ELEVATOR. ELEVATOR COVER są to obudowy, w których montuje się gniazdo ELEVATOR. Obudowa zaprojektowana została tak, aby całkowicie zakryć osprzęt elektryczny. ELEVATOR może być używany jak zwykle jednym naciśnięciem kciuka i zapewnia do 3 gniazd zasilania na bardzo małej powierzchni. Po użyciu ELEVATOR zniknie z powrotem w obudowie ELEVATOR COVER. Dostępne są dwie wersje obudowy:

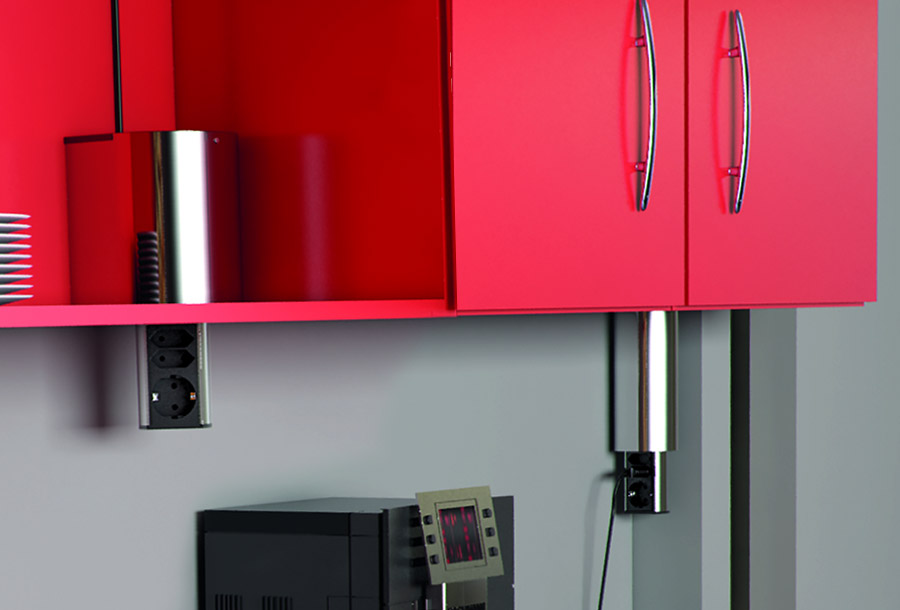

* Box to aluminiowa obudowa przeznaczona do montażu wewnątrz szafki (na zdjęciu po lewej)
* Upside Down to obudowa w profilu aluminiowym do montażu pod szafki kuchenne bezpośrednio do ściany (na zdjęciu po prawej)

Obie wersje umożliwiają zastosowanie wielu gniazd, które należy dodać do opcji instalacji. ELEVATOR COVER wysuwa się po naciśnięciu i zapewnia do trzech gniazd w bardzo małej przestrzeni. Po użyciu i odłączeniu przewodów, ELEVATOR COVER znika z powrotem wewnątrz obudowy.


BACHMANN - obudowa ELEVATOR COVER
Zalety ELEVATOR COVER:
* instalacja modułów zasilających (gniazdek) do listwy zasilającej ELEVATOR COVER
* montowany na ścianie lub w narożniku
* szybkie i łatwe w montażu
* nadaje się do modernizacji
* aluminium polerowane na wysoki połysk imitując wygląd "stali nierdzewnej"

Dostępne warianty obudowy ELEVATOR COVER:
* 928.901 - "upside down" obudowa do montażu pod szafką
* 928.902 - "box" obudowa do montażu w szafce

więcej szczegółów ...


  katalog ELEVATOR COVER ENG (pdf)

instrukcja montażu BOX (pdf)                 instrukcja montażu UPSIDE DOWN (pdf)

U W A G A: aby stworzyć kompletny zestaw gniazda ELEVATOR COVER należy dobrać odpowiednio:
(1) gniazdo ELEVATOR zawierające moduły zasilające i/lub moduły własne
(2) obudowę Box lub UpsideDown w zależności od wybranego sposobu montażu



Firma Dac-ter dziękuje firmie BACHMANN za udostępnione materiały
